Astra F CC - Aufbau und Umbau

Auf dieser Seite dreht es sich um den Auf- und Umbau von Erik's Astra, hier wird das "Fahrzeugleben" ab Dezember 2012 festgehalten.

Nachfolgend wurden die Bereiche jeweils unter einer Überschrift zusammengefasst. Durch einen Klick auf die Überschrift kann der Bereich auf- bzw. zugeklappt werden. Falls Javascript deaktiviert ist, wird alles von Anfang an angezeigt.

< Alles Auf- bzw. Zuklappen >

< Alles Zu- bzw. Aufklappen >

[+] Dezember 2012
     Drexler-Lamellen-Sperrdifferntial, Änderung Achsübersetzung, CAE-Shifter

[-] Dezember 2012
     Drexler-Lamellen-Sperrdifferntial, Änderung Achsübersetzung, CAE-Shifter


CAE-Shifter im Vergleich zum originalen Schalthebel

originaler Schalthebel

CAE-Shifter mal reingestellt

Getriebe ausgebaut

Abstützung Motor und Achsträger

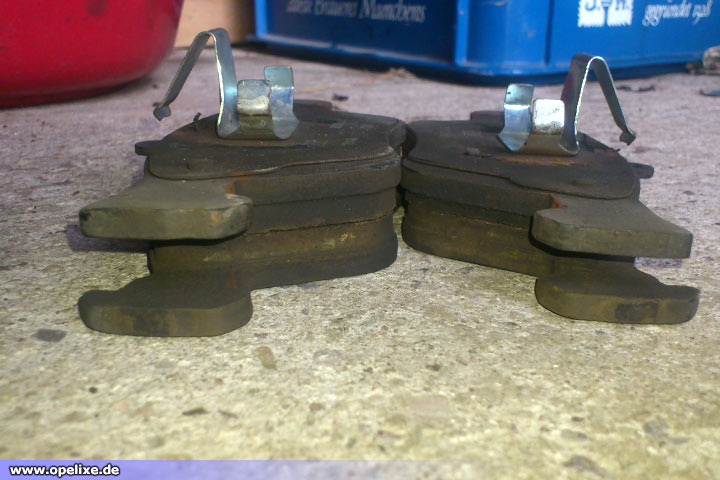

Bremsbeläge: links stärker abgenutzt

Ist das die Ursache für die vielen Dreher der vergangenen Saison?

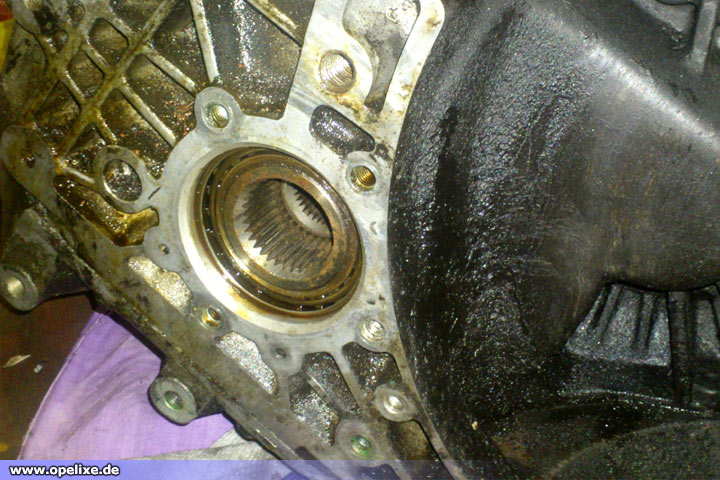

F20 4x4, so sieht also der Anschluss zum VTG aus

ganz schön dreckig, die Reinigung des Lagerschildes ist ausreichend

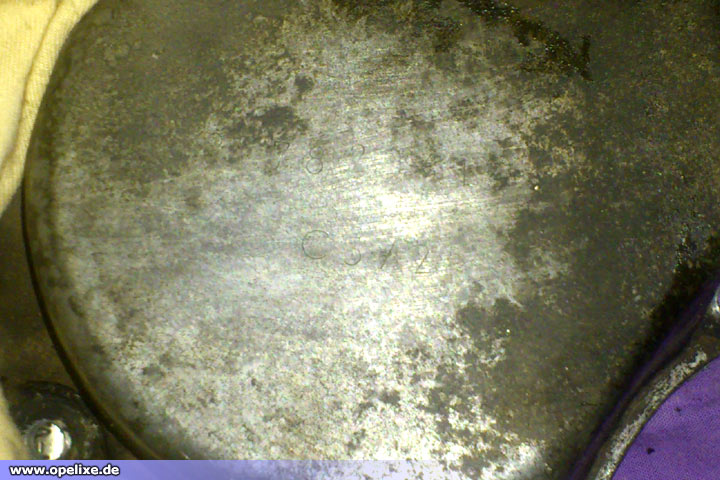

Die übersetzung steht auf dem Seitendeckel iA=3,72

neue Lager auf's neue Drexler-Differential gepresst

Gangradsatz aus dem F20 4x4

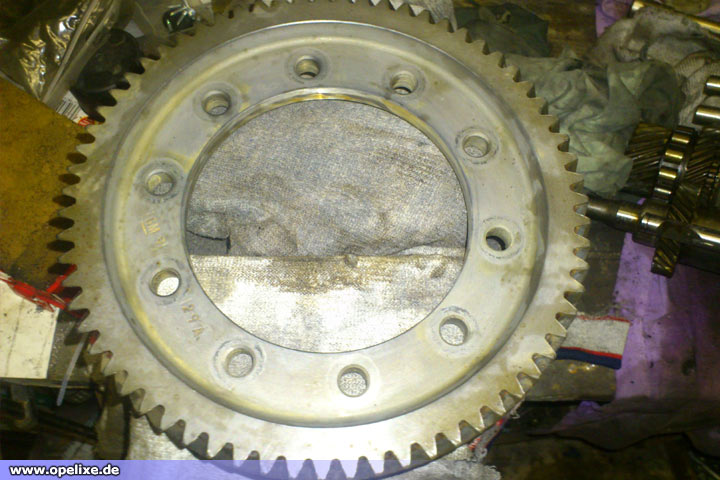

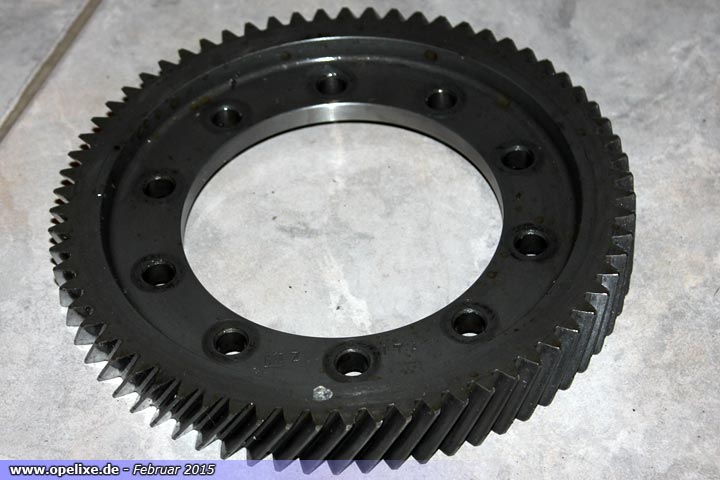

Differentialantriebszahnrad

zum Zähne zählen

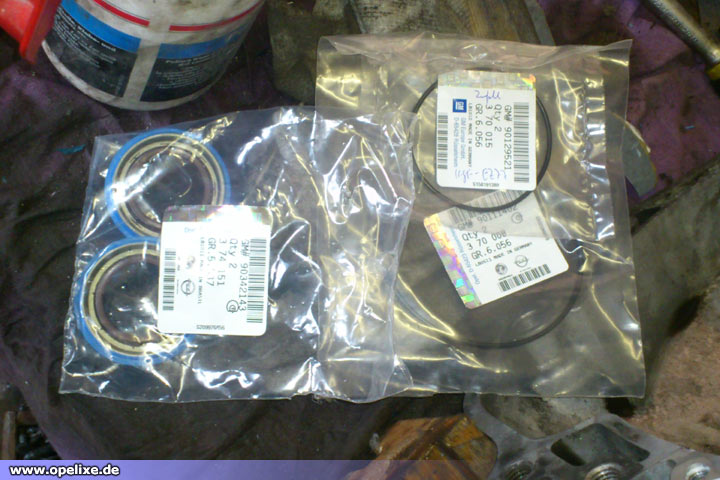

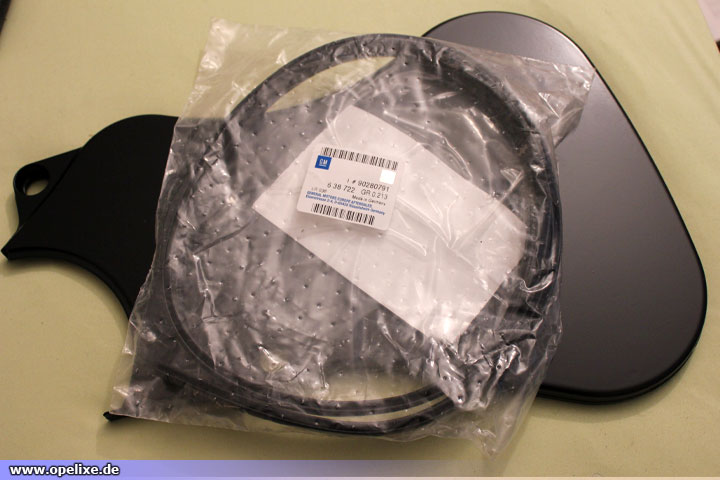

Dichtungen und Simmeringe für Lagerflansch und Lagereinstellschraube

Zahnrad mit 80C montiert, und in 2 Schritten angezogen

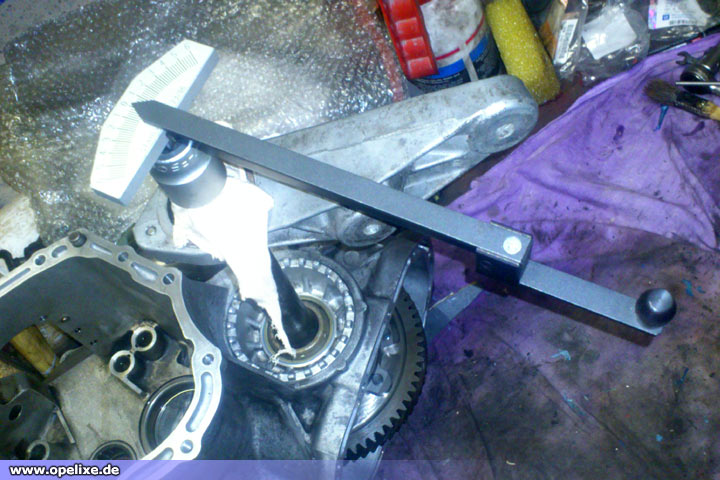

Stellschraubenposition mittels Reibwertmesser festgelegt (150-210Ncm sind vorgeschrieben)

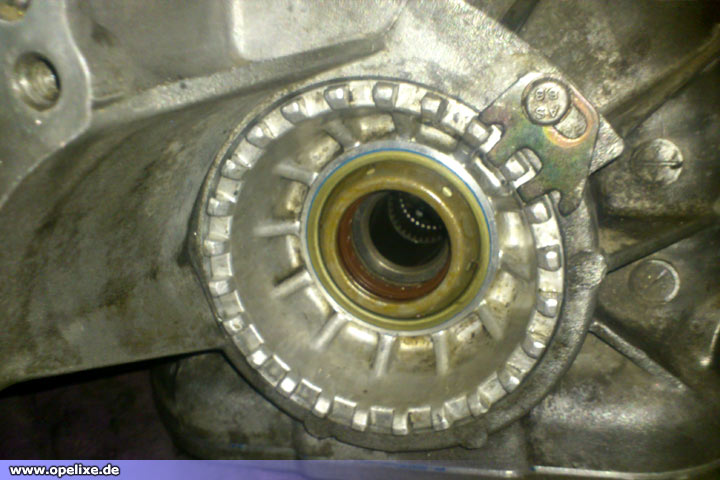

Sicherungsblech festgeschraubt

Wegen Schaltungsumbau hinterer Getriebehalter geändert

Differntial ist eingebaut

Schaltturm eingebaut

Schaltturm fixiert zum Einstellen

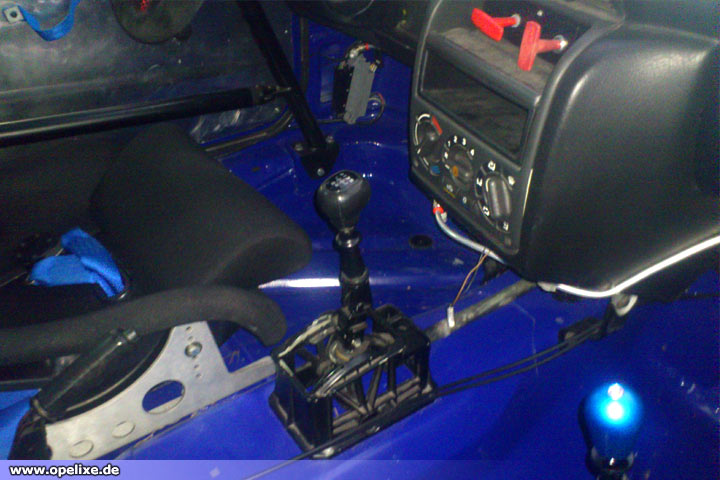

CAE-Shifter verbaut und eingestellt

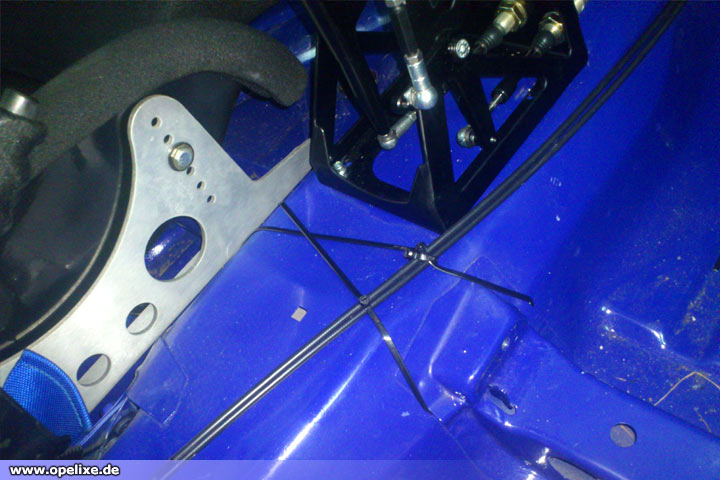

Neue Befestigung für Feuerlösch-Bowdenzüge


[+] Januar 2013
     Umbau auf elektrischen Tacho, wegen Drexler-Lamellen-Sperrdifferential

[-] Januar 2013
     Umbau auf elektrischen Tacho, wegen Drexler-Lamellen-Sperrdifferential


Elektrischer Astra F Tacho aus Irmscher Caravan

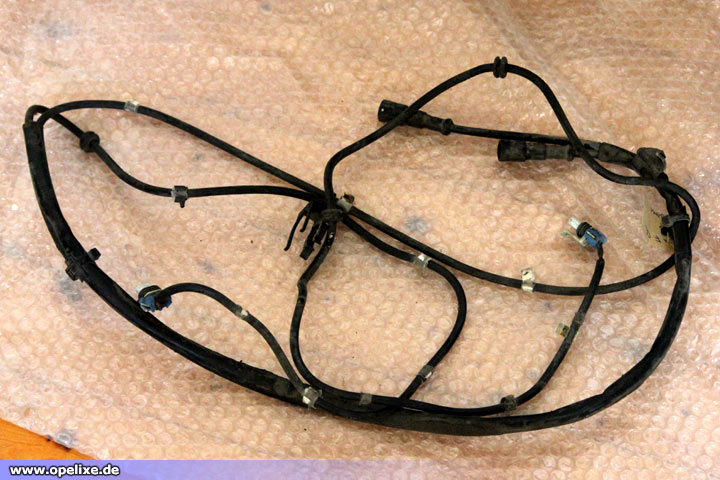

Hinterachs ABS-Kabelbaum

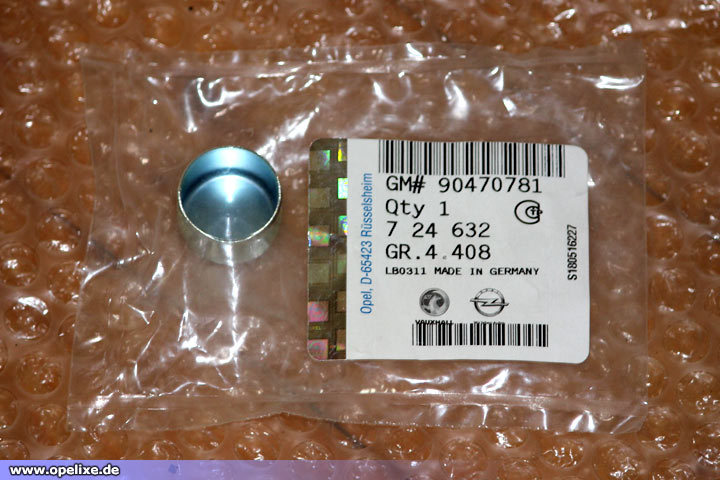

Blindkappe für Tachowellenantrieb im Getriebegehäuse

neue Bremsbeläge


[+] Februar 2013
     Neue Batteriebefestigung nach DMSB-Handbuch, Tacho angeklemmt

[-] Februar 2013
     Neue Batteriebefestigung nach DMSB-Handbuch, Tacho angeklemmt


Sitzkonsole schwarz lackiert

Batterie, neue Halter 2mm Alu, Isolierbeschichtung, 4x M10-Schrauben

ein überzogener Halter" title="ein überzogener Halter

blaue Hintergrundbeleuchtung, wird noch gegen Serie getauscht

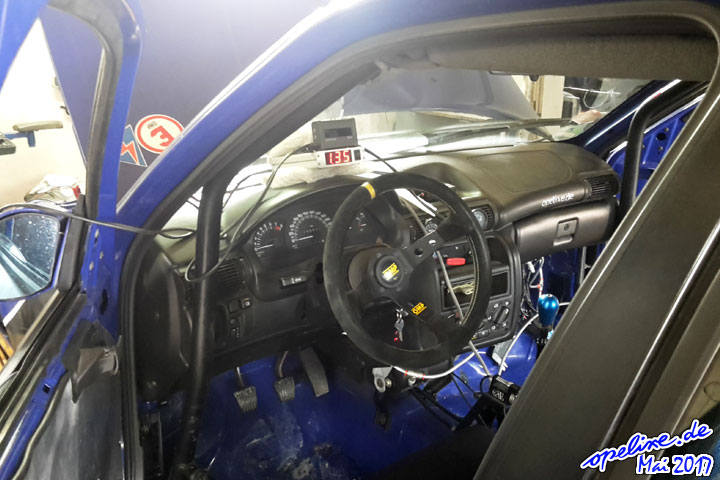

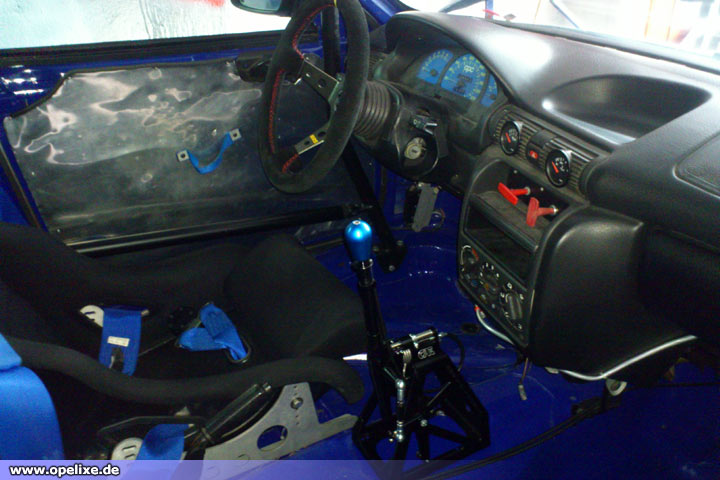

Blick auf's Cockpit

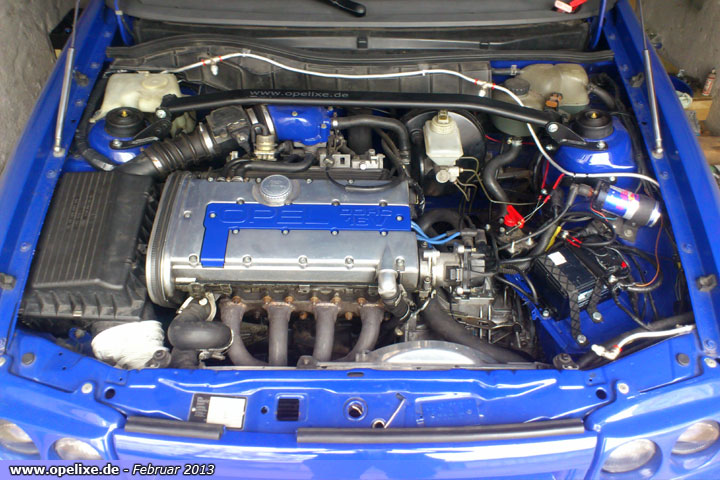

Motorraum mit neuen Batteriehalter

Sitzkonsole mit Aufkleber

Innenraum 2013


[+] April 2013

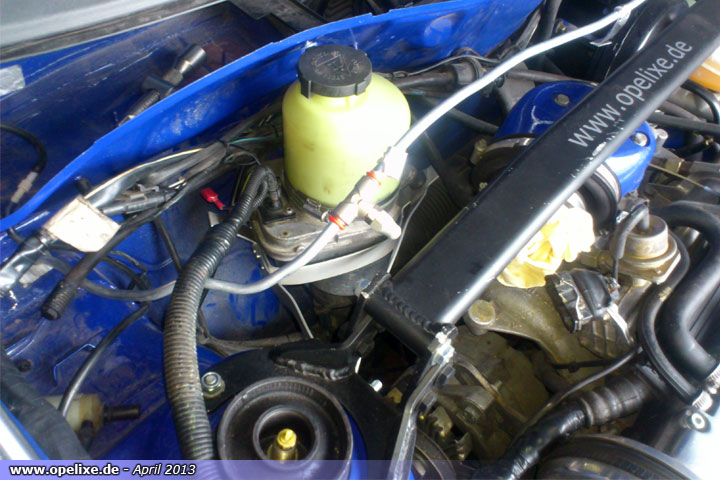

     Umbau auf elektrische Servolenkung (TRW-Pumpe aus Astra H)

[-] April 2013
     Umbau auf elektrische Servolenkung (TRW-Pumpe aus Astra H)


Halter für Pumpe aus eloxierten Alu gebaut

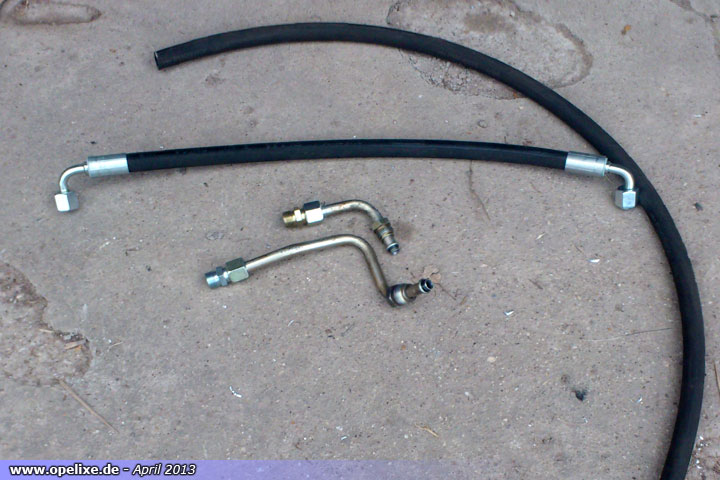

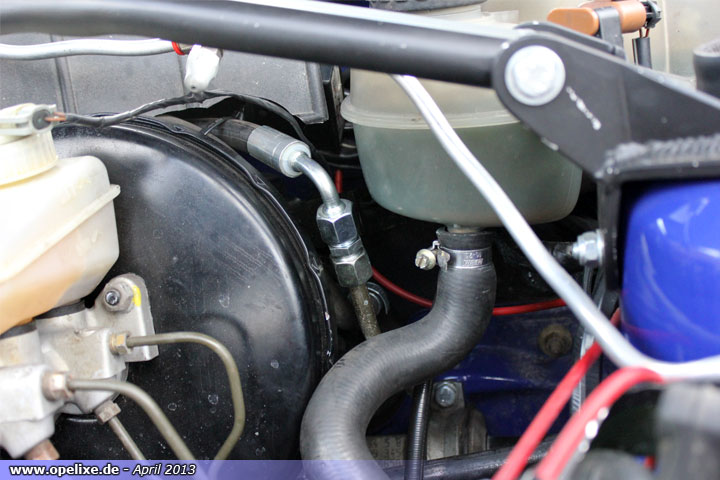

neue Servoleitungen

Das Gewinde war nicht lang genug, deswegen wurde ein Distanzstückdazwischen gelegt.

Servoleitung

Servoleitung

sieht aus wie Original


[+] Juli/ August 2013
     Bremsenumbau der HA (33er statt 35er Bremskolben, Bremsdruckregler 3/15)

[-] Juli/ August 2013
     Bremsenumbau der HA (33er statt 35er Bremskolben, Bremsdruckregler 3/15)

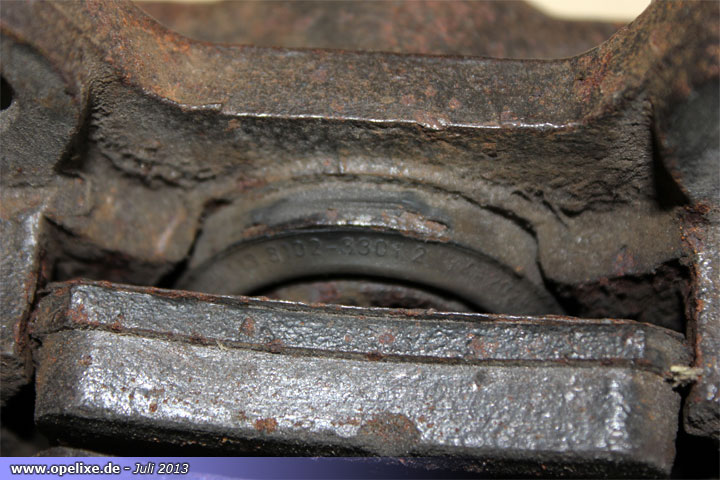

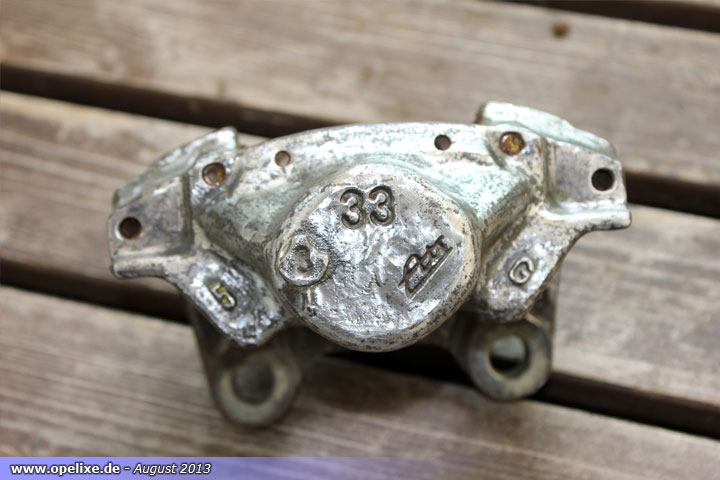

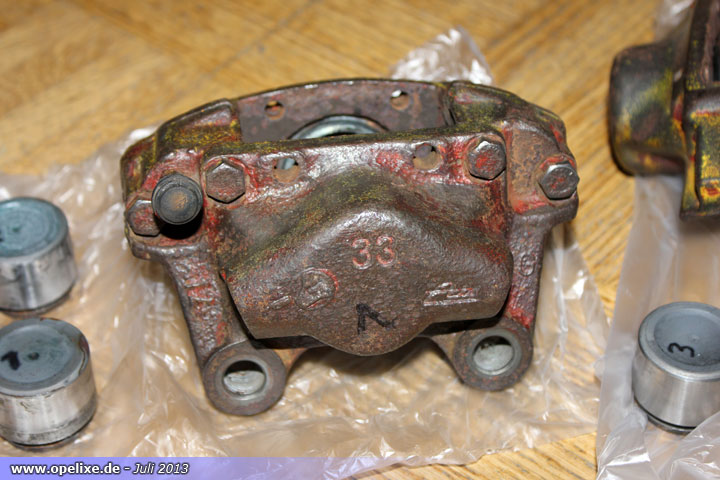

Schwer zu bekommen diese 33er Bremssättel, da nur bei Opel 4x4-Fahrzeugen verbaut

Bremssattel zerlegt

Bremssattel zerlegt

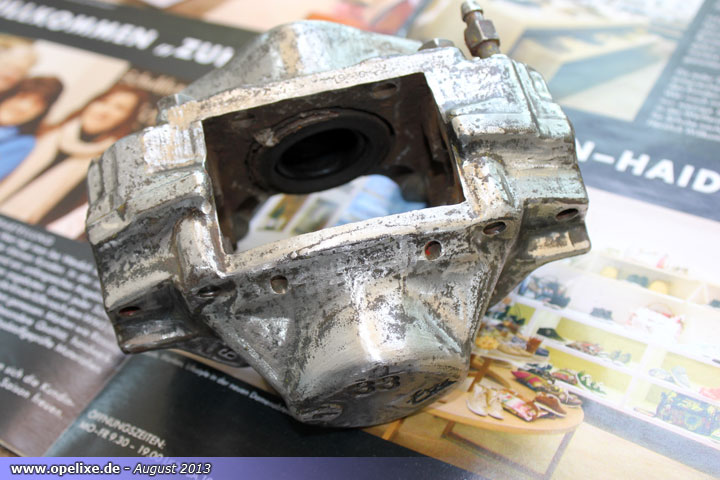

gereinigt (geschliffen)

gereinigt (geschliffen)

mit Hammerite gestrichen

mit Hammerite gestrichen

Dichtungssatz von NK ~13 Euro pro Sattel, der von ATE war 4x so teuer, Die Größe gab es auch bei Ford Escort BJ 2000

16V Zusatzstabi

Stabi verbaut

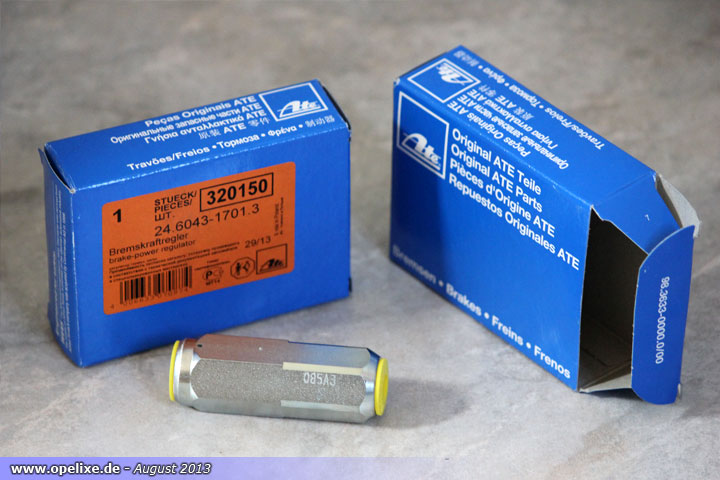

Bremsdruckregler 3/15, Peugeot 205 GTI

mit neuer Leitung verbaut


[+] September 2013
     Rennen in Oberammergau endet vor Mauer.
     Vielen Dank an Josef, Tobi und Kevin für die schnelle Hilfe.

[-] September 2013
     Rennen in Oberammergau endet vor Mauer.
     Vielen Dank an Josef, Tobi und Kevin für die schnelle Hilfe.

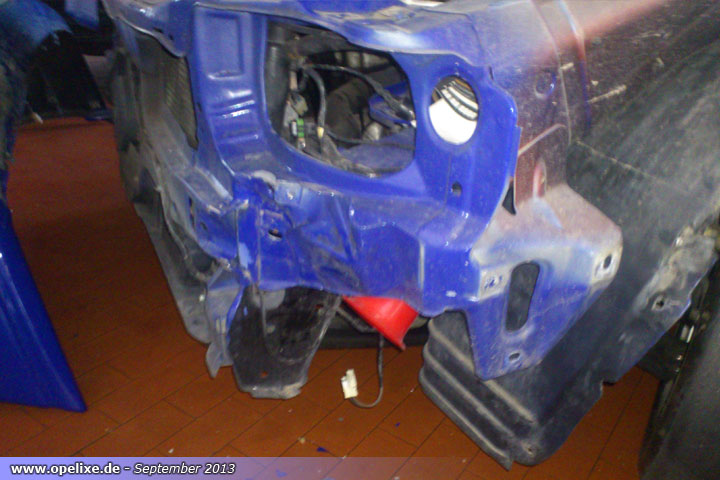

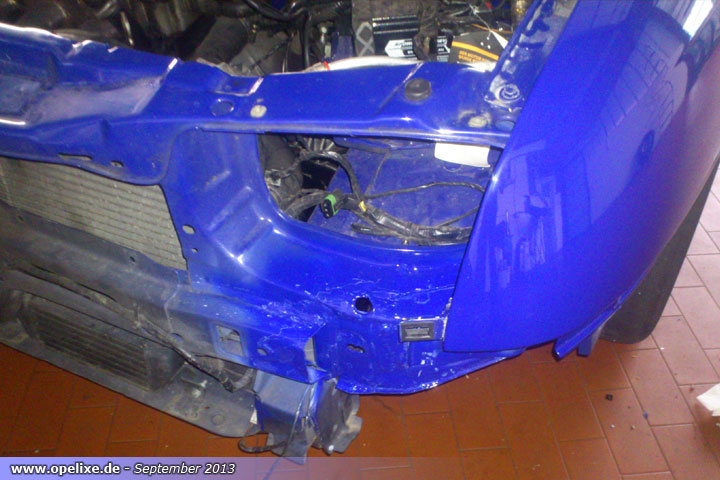

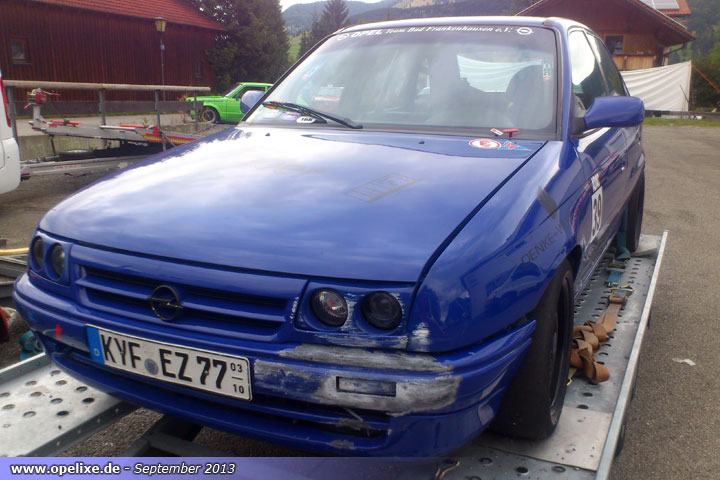

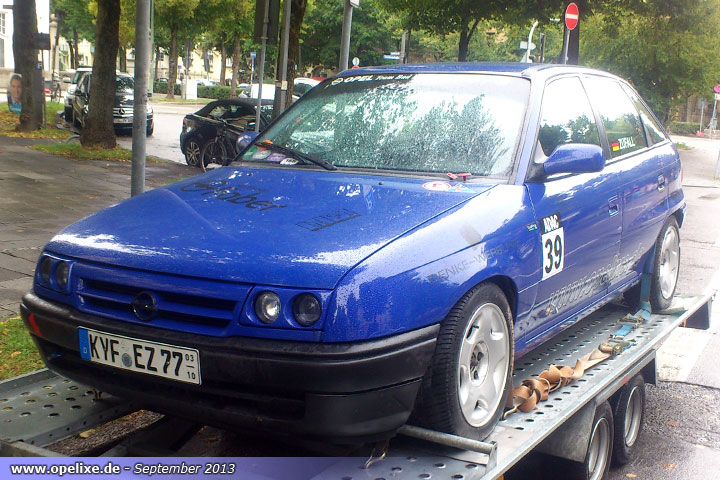

Das Schadensbild nach dem Mauerkontakt

Das Schadensbild nach dem Mauerkontakt

unter dem Lampenträger eingedrückt

ohne Stossfänger

Zwischenstopp

Blech wurde herausgezogen

Blech wurde herausgezogen

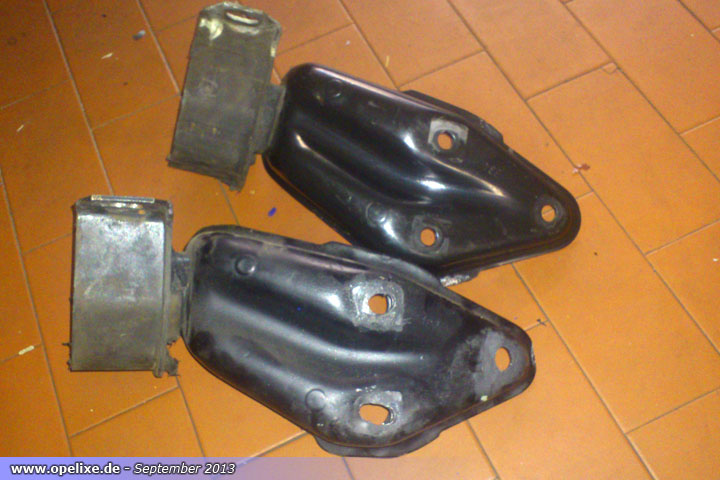

Getriebehalter war lose und somit so gut wie zerstört

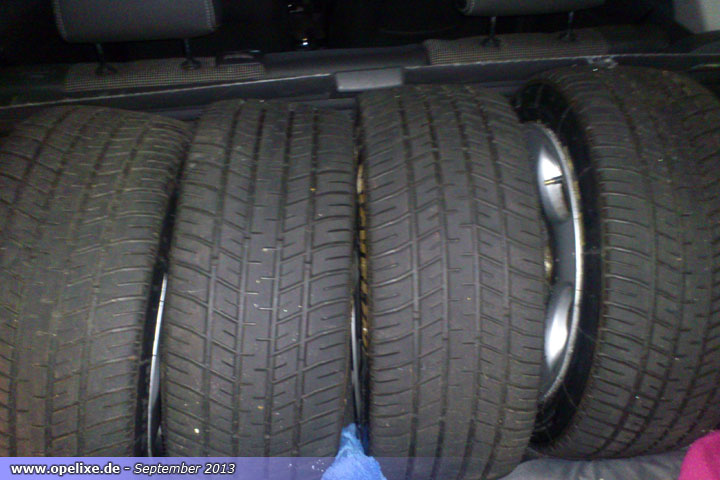

Michelin Regenreifen (P2E) - Vielen Dank an Thomas, für den netten Grillabend ;)

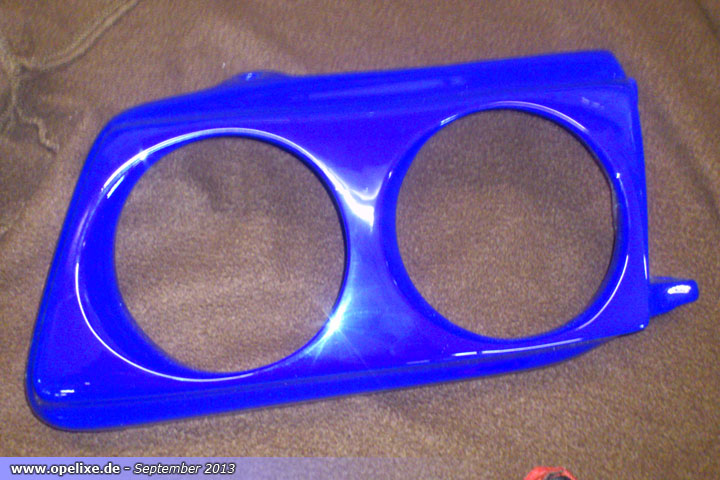

wie neu :)

wie neu :)

fast fertig

Für was Kabelbinder alles gut sind ;)

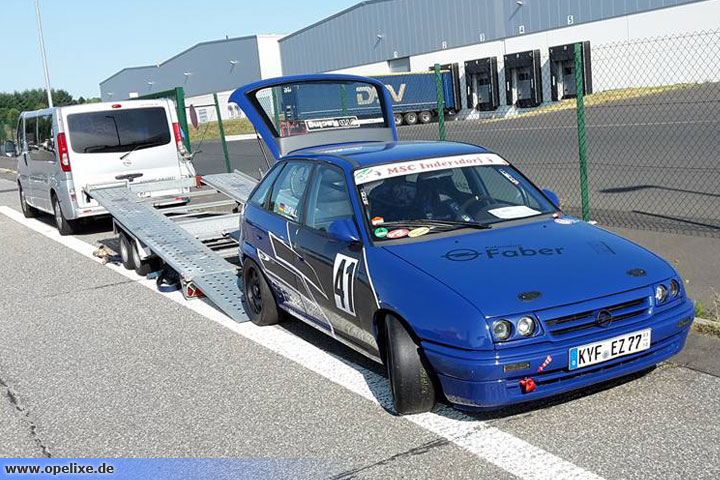

Startklar für Altenstädter Slalom

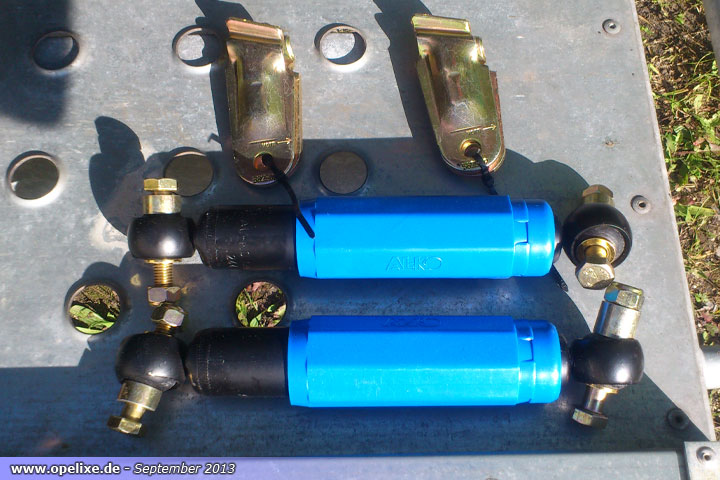

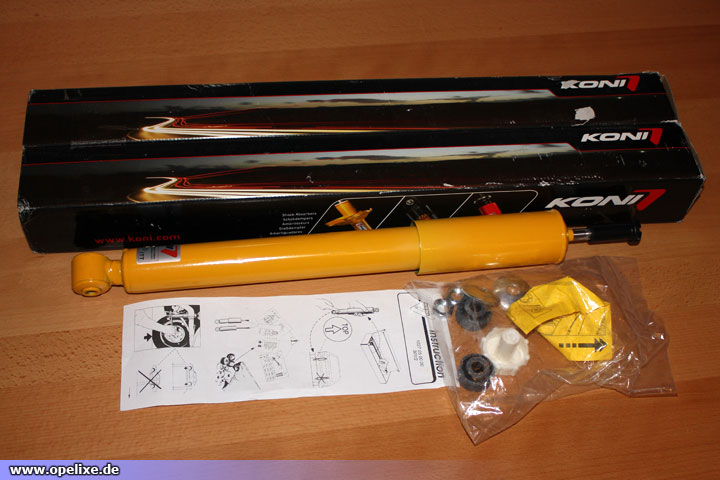

Stossdämpfer für Anhänger

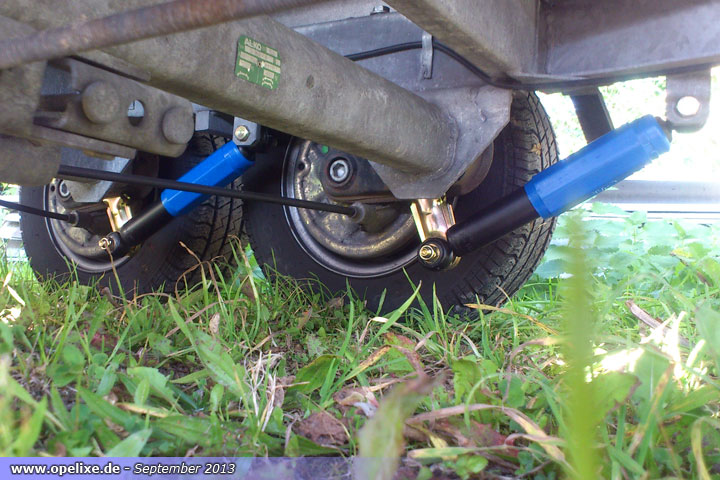

Stossdämpfer verbaut

Stossdämpfer verbaut

Antischlingerkupplung Alko AKS3004


[+] Oktober 2013
     ausgerissene Gewinde, Zusatzscheinwerfer, neue Reifen/ Felgen

[-] Oktober 2013
     ausgerissene Gewinde, Zusatzscheinwerfer, neue Reifen/ Felgen


8.7x21.5-15 A15 für die HA

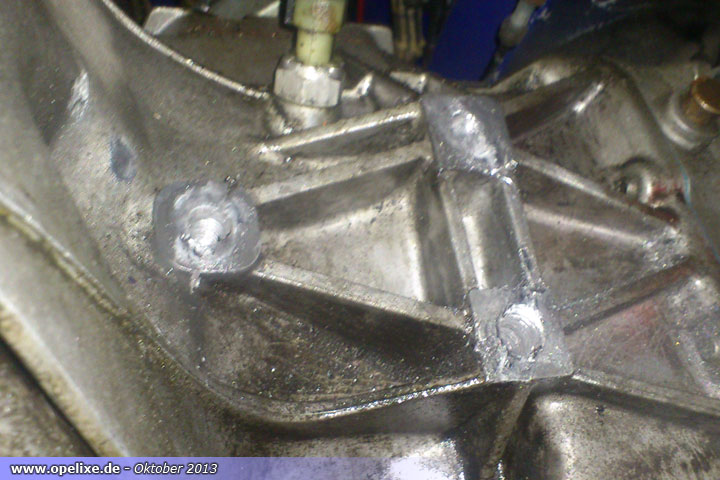

Helicoil und Baerfix-Gewindeeinsatz

herausgerissene Gewinde

Gewindeeinsatz und Helicoil verwendet

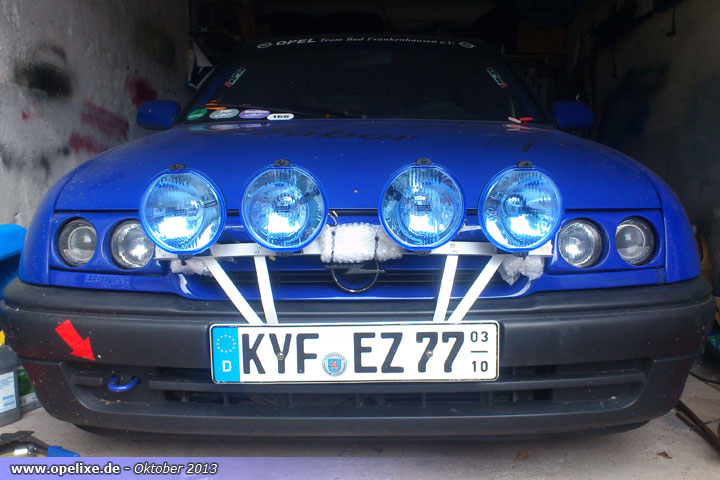

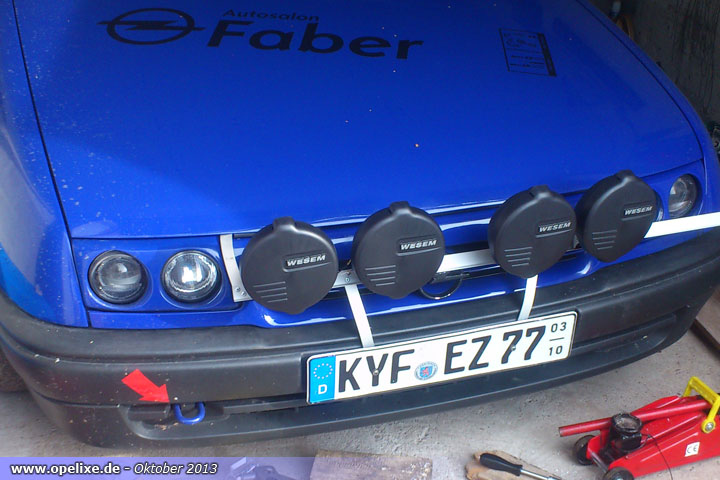

Halterung für Zusatzscheinwerfer bauen

sollte für den Nachtslalom halten

Ohne Schutzkappen

8x15 Keskin KT5 für die 8.7er Slicks

Mein Fall sind die Felgen nicht, aber sie waren günstig


[+] November 2013
     Adapter für Uniballlager

[-] November 2013

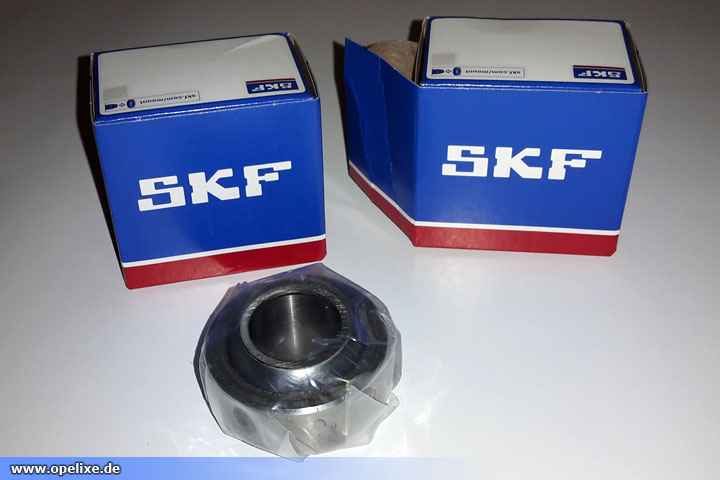

     Adapter für Uniballlager

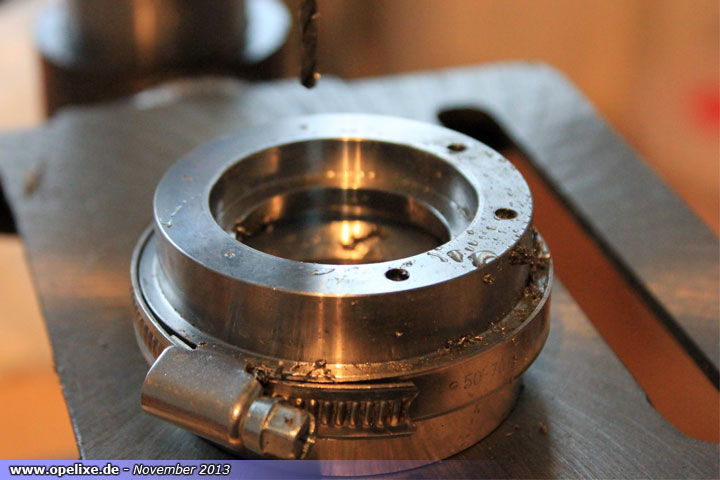

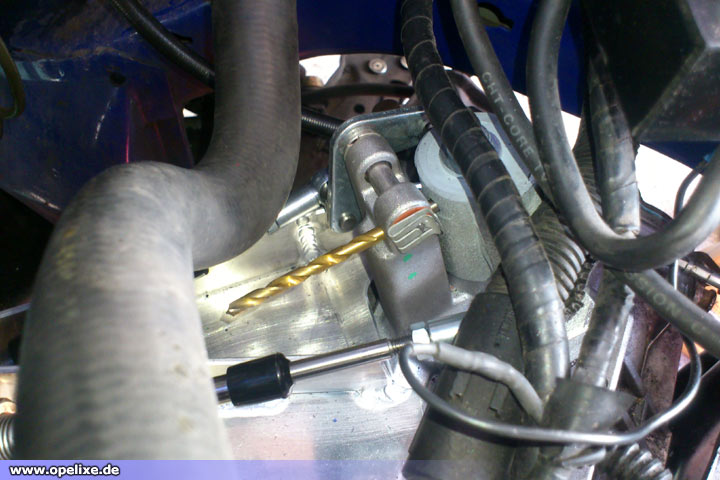

Bohren, um anschließend Gewinde hinein zuschneiden

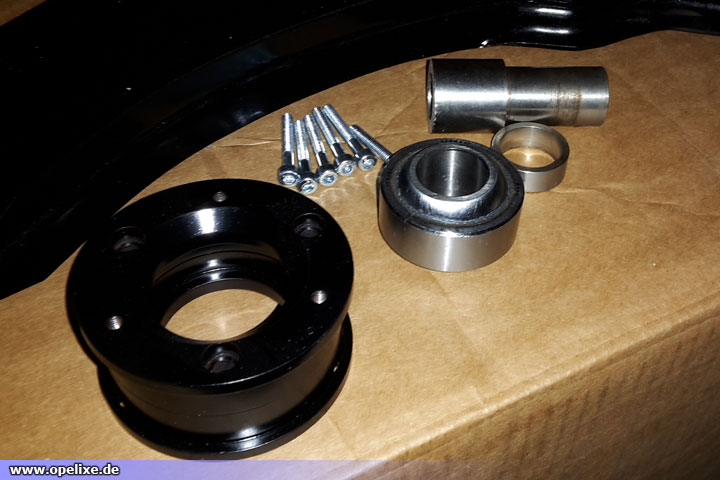

das komplette Set


[+] Dezember 2013
     Kotflügel bearbeiten für die breiteren Räder

[-] Dezember 2013
     Kotflügel bearbeiten für die breiteren Räder

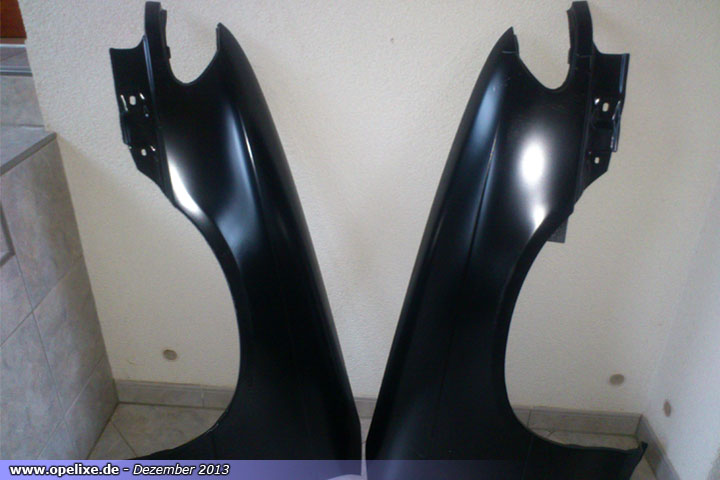

neue Kotflügel

Kotflügel montiert

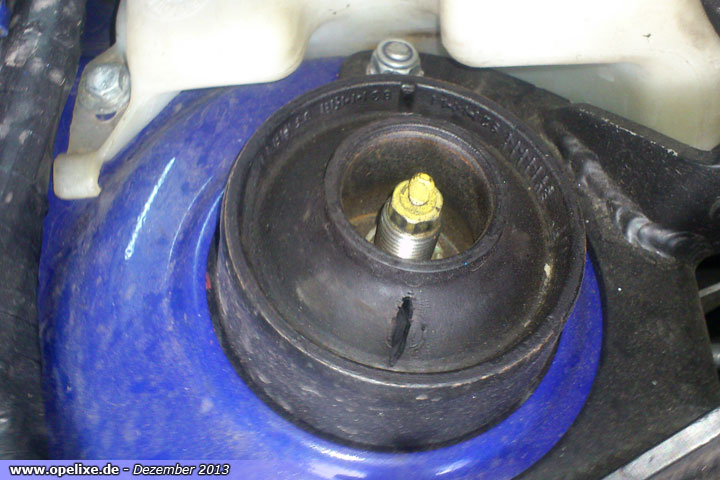

defekte Domlager

defekte Domlager

das wird breit

so passt es halbwegs

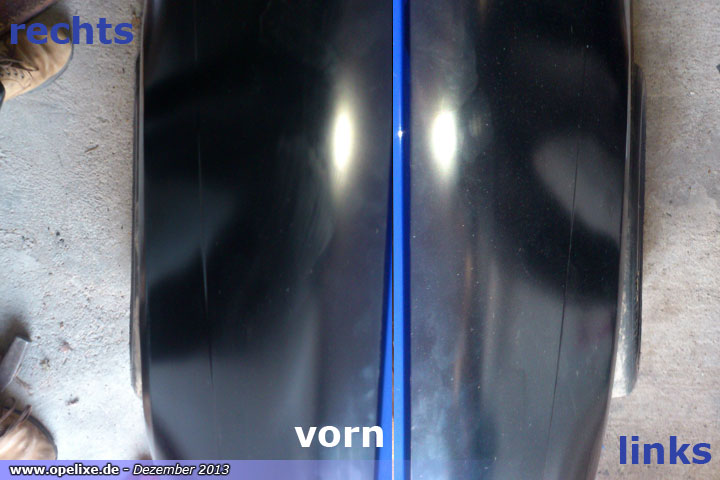

Vergleich bearbeitet/ unbearbeitet

von vorn

von vorn mit Frontschürz

Blinker verschließen, 2. Teil

Blinker verschließen, 3. Teil

Blinker verschließen, 5. Teil

Blinker verschließen, fertig :)


[+] Januar 2014
     Kotflügel bearbeiten: Fortsetzung, Motor verpackt und weggebracht

[-] Januar 2014
     Kotflügel bearbeiten: Fortsetzung, Motor verpackt und weggebracht

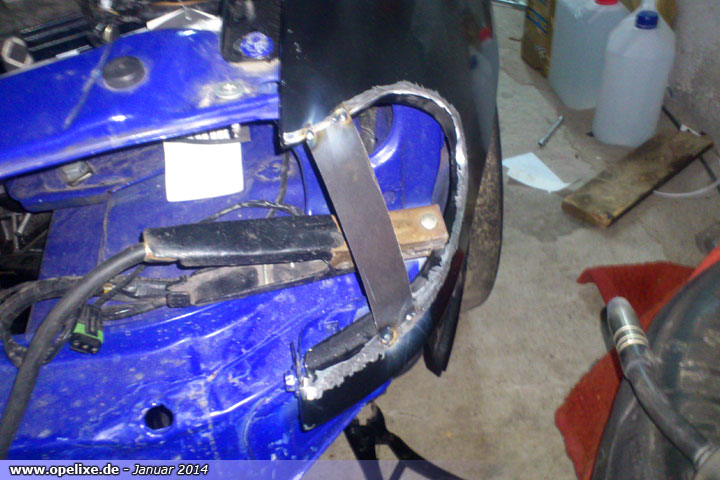

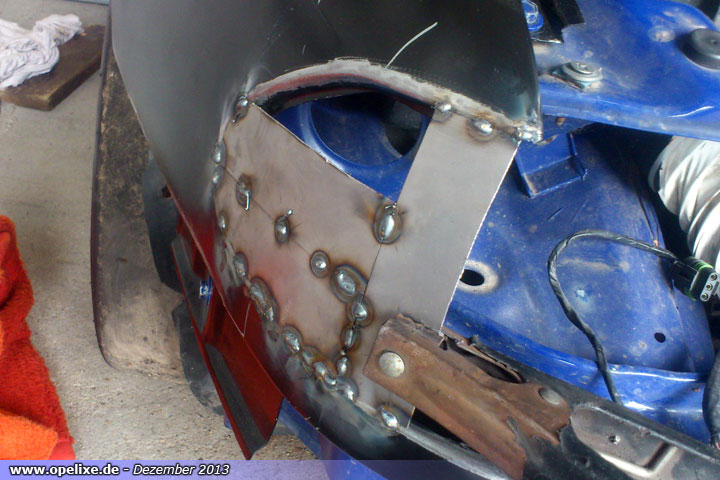

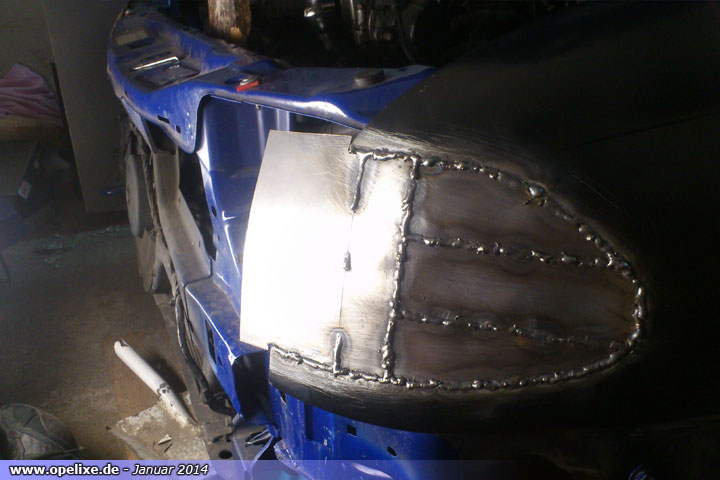

auch unten wird verbreitert

vorn verbreitert

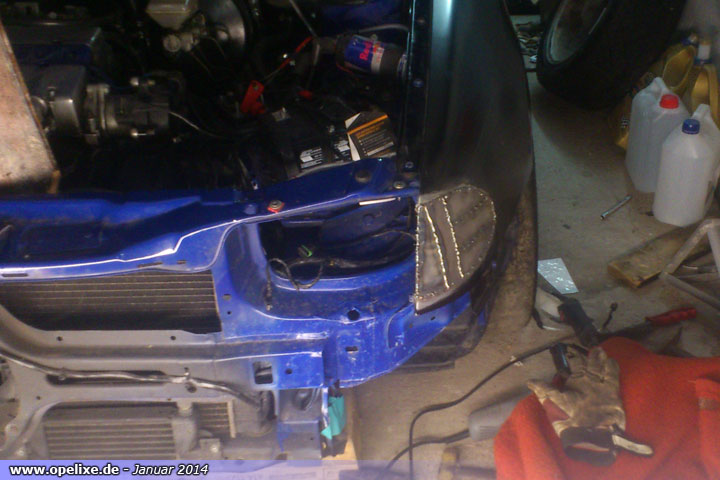

Blinker verschließen

Blinker verschließen

Blinker verschließen, fertig

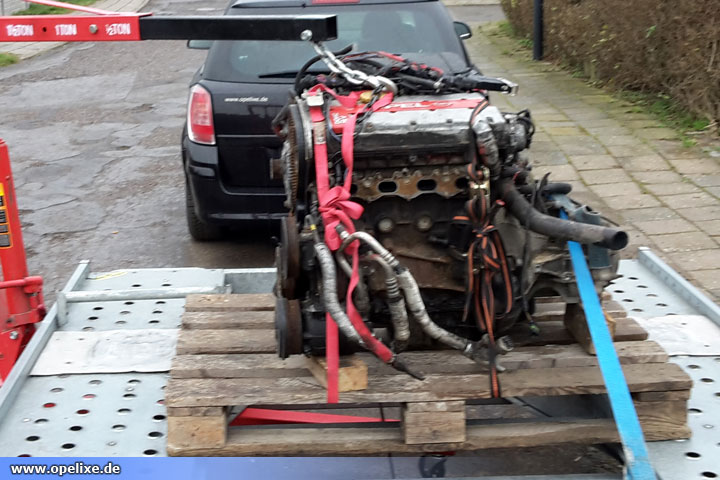

Motor zum Transport vorbereitet, einen Tag später ging es zu DSOP

Kotflügel fast fertig

Kotflügel fast fertig

Kotflügel fast fertig


[+] Februar 2014
     Motoreinbau

[-] Februar 2014
     Motoreinbau

YouTube: Motor Aus- und Einbau
You Tube : Motor Aus- und Einbau

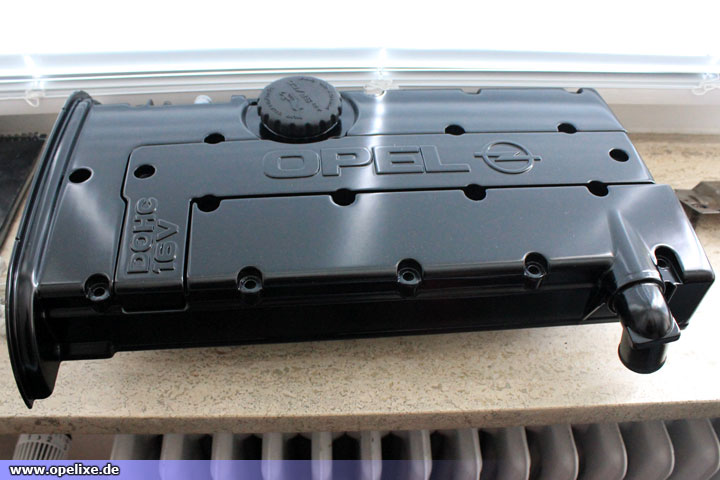

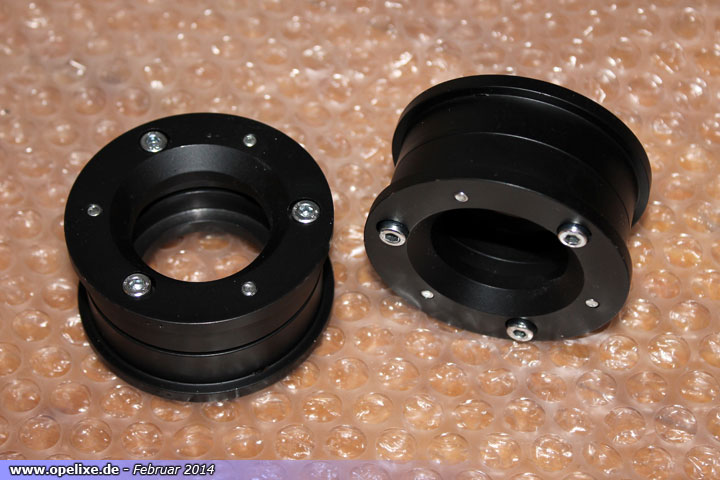

Adapter schwarz lackiert

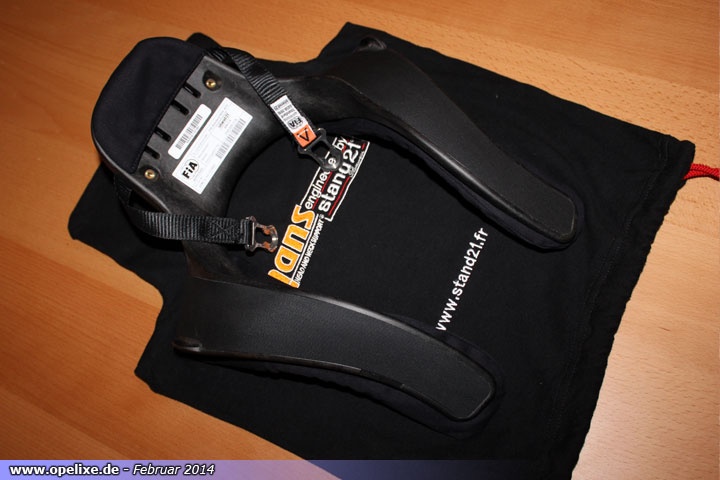

H.A.N.S von Stand21, wird für Bergrennen benötigt

Federteller für 60mm Federn

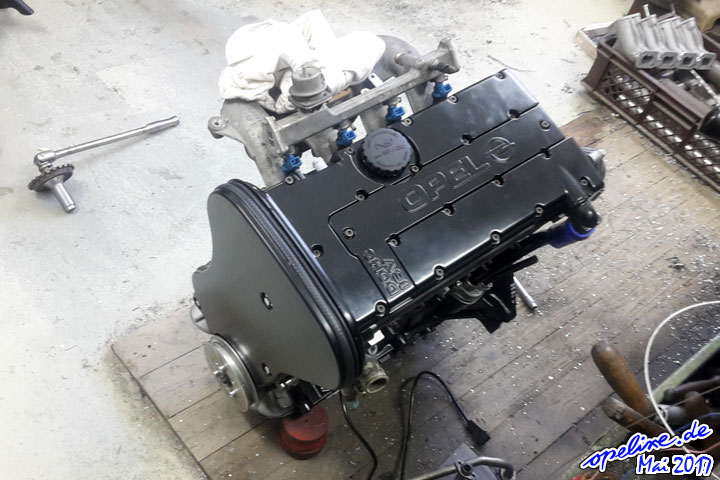

Motor fertig zum Einbau vorbereitet

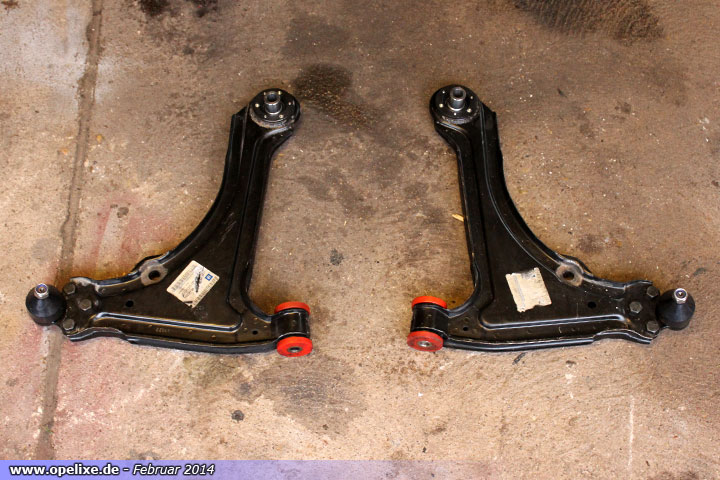

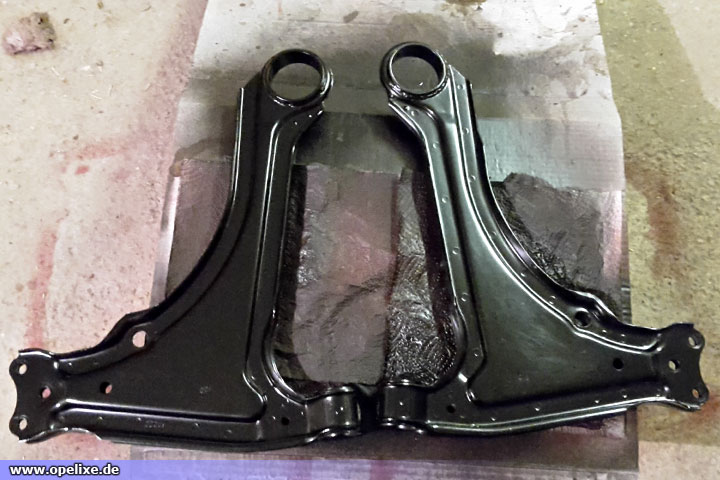

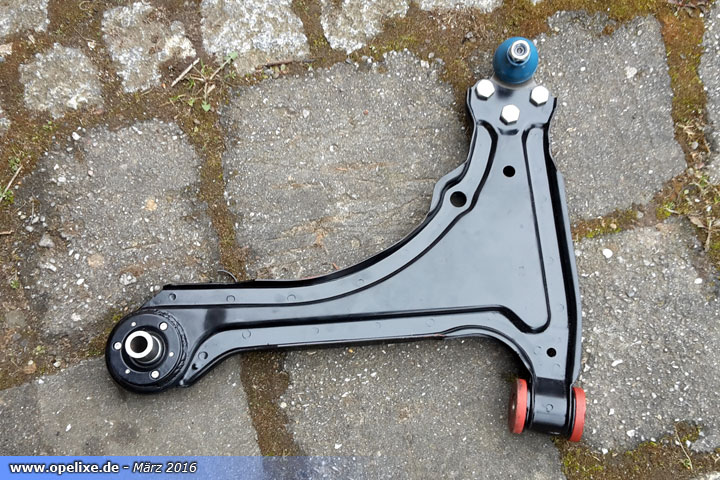

Querlenker komplett neu gelagert (Traggelenk, hintere und vorder Querlenker Buchse)

Tachostand beim Einbau des neuen Motors


[+] März und April 2014
     Erster Einsatz mit neuen Motor, Folierung

[-] März und April 2014
     Erster Einsatz mit neuen Motor, Folierung

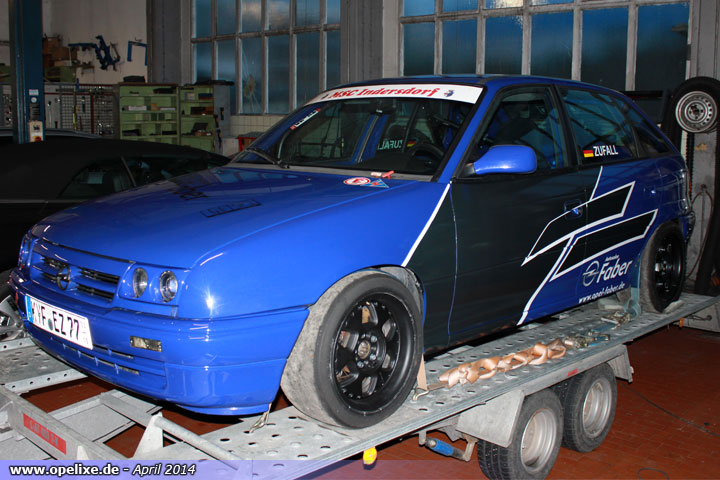

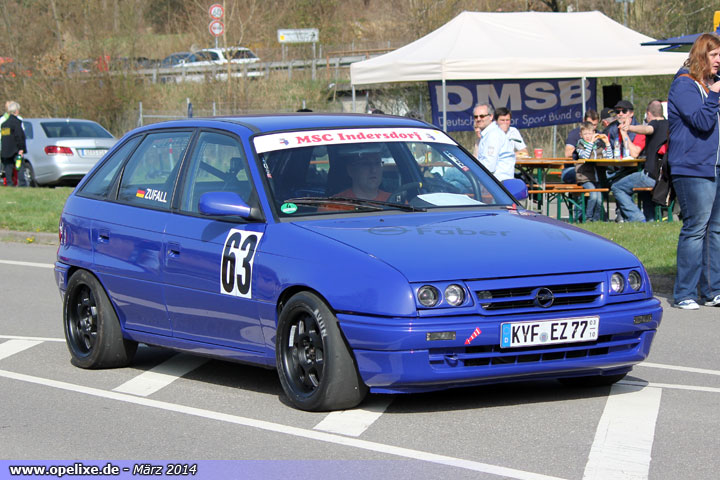

erster Renneinsatz in Stuttgart

erster Renneinsatz in Stuttgart

neues Layout seit Karfreitag


[+] Mai 2014
     Fehlersuche Heizungsgebläse

[-] Mai 2014
     Fehlersuche Heizungsgebläse

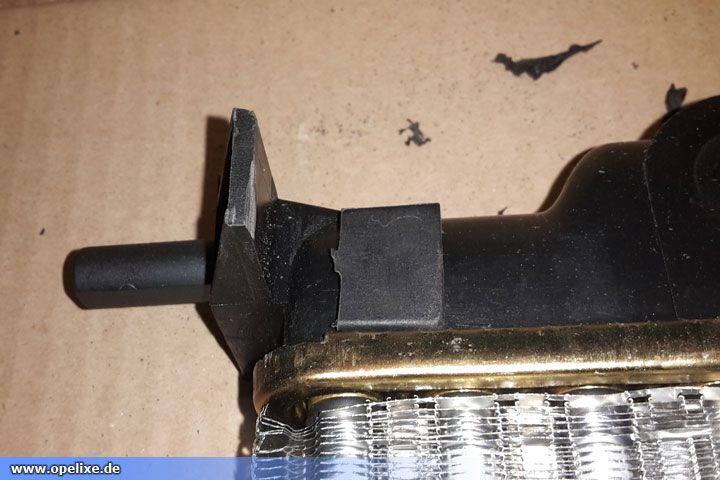

der korroierte Anschluss

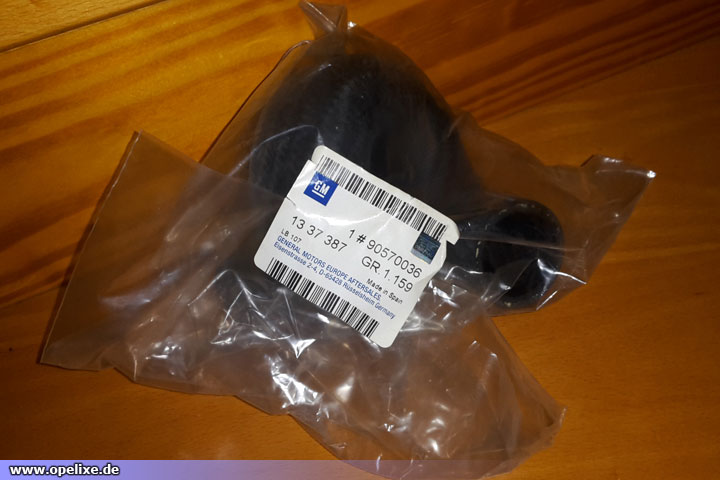

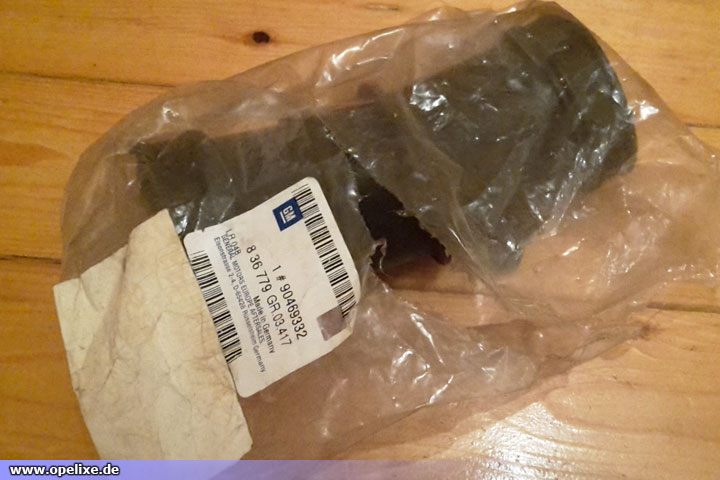

Neuteil, zufällig bei Opel Faber auf Lager


[+] August 2014
     Aerocatch-Haubenhalter (Öffnung der Haube muss von außen
     ohne zuhilfenahme von Werkzeug möglich sein)

[-] August 2014
     Aerocatch-Haubenhalter (Öffnung der Haube muss von außen
     ohne zuhilfenahme von Werkzeug möglich sein)

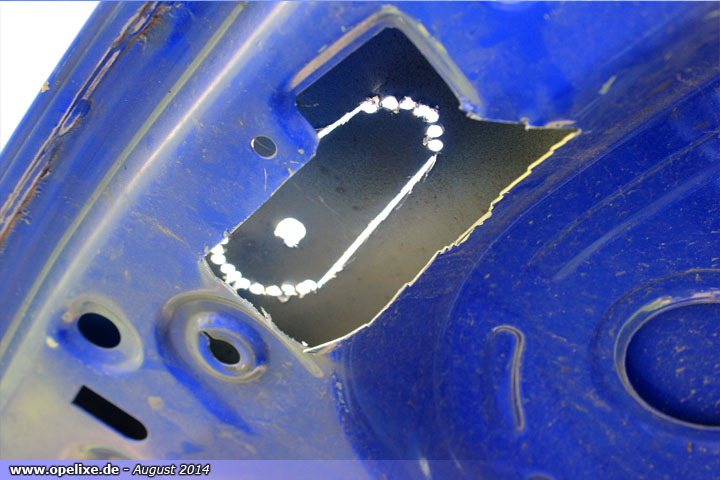

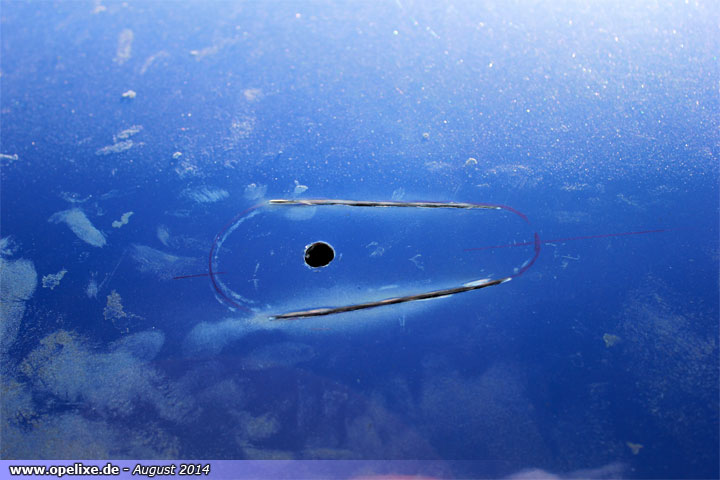

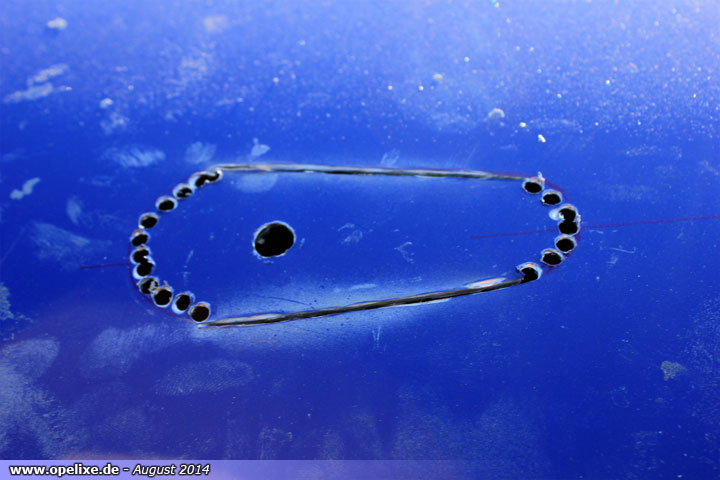

die ersten Schnitte in die Motorhaube

die Rundung gebohrt

grob ausgeschnitten

fertig :)


[+] Januar 2015
     Getriebeausbau, neues Helmdesign

[-] Januar 2015
     Getriebeausbau, neues Helmdesign

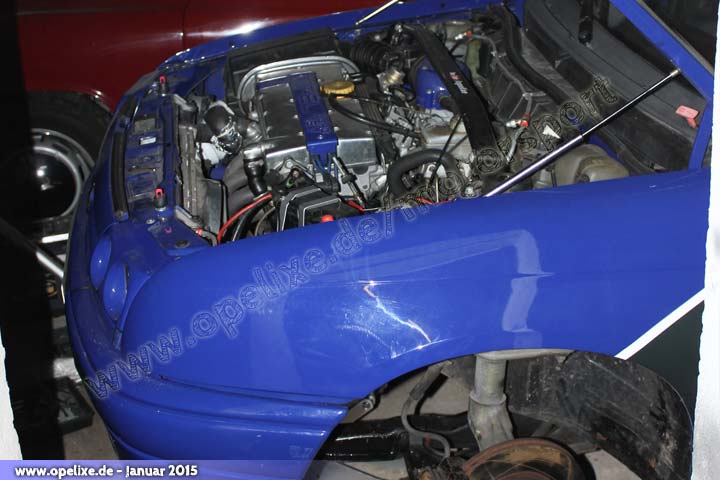

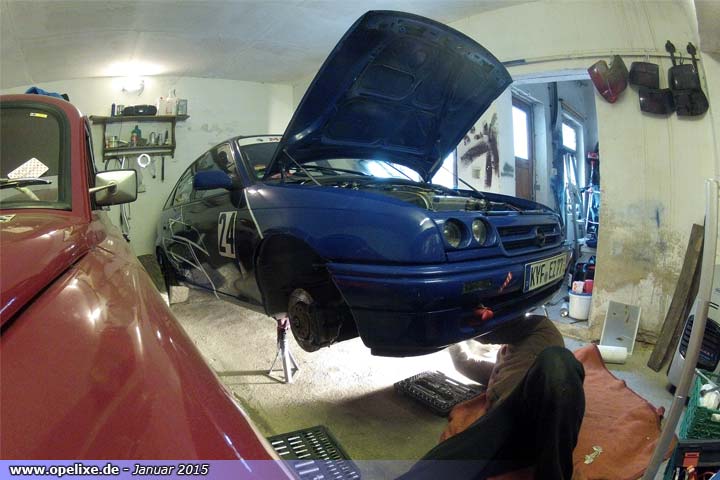

beim Getriebe ausbauen

Getriebe ausgebaut

Getriebe ausgebaut

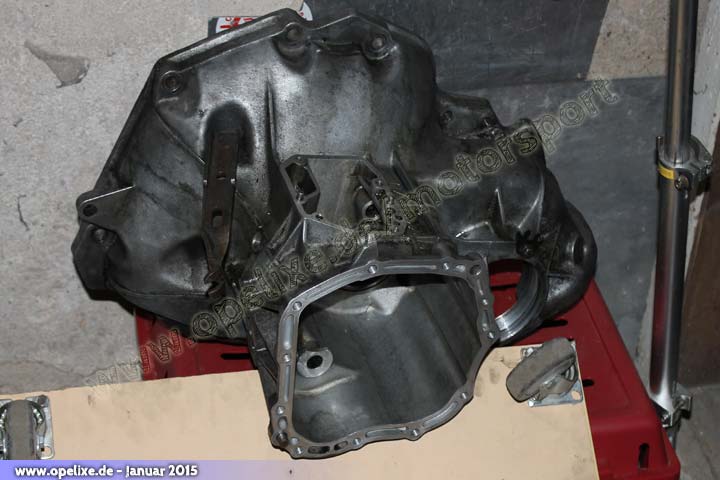

leeres Getriebegehäuse

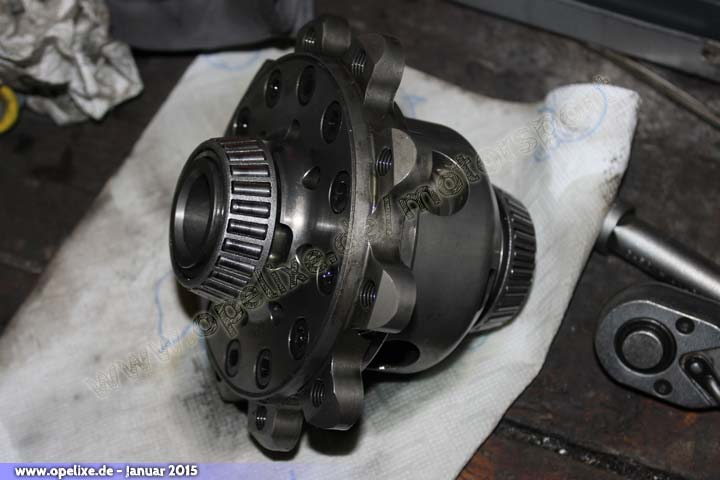

Differential ausgebaut

Helm im neuen Design, von oben: Slalomkurs

Helm, Rückseite: opelixe-Schriftzug

Helm, Seitenansicht: black fries

Helm, schräg von vorn


[+] Februar 2015
     Differential zerlegt und kontrolliert, neue Schwungscheibe und Kupplung

[-] Februar 2015
     Differential zerlegt und kontrolliert, neue Schwungscheibe und Kupplung

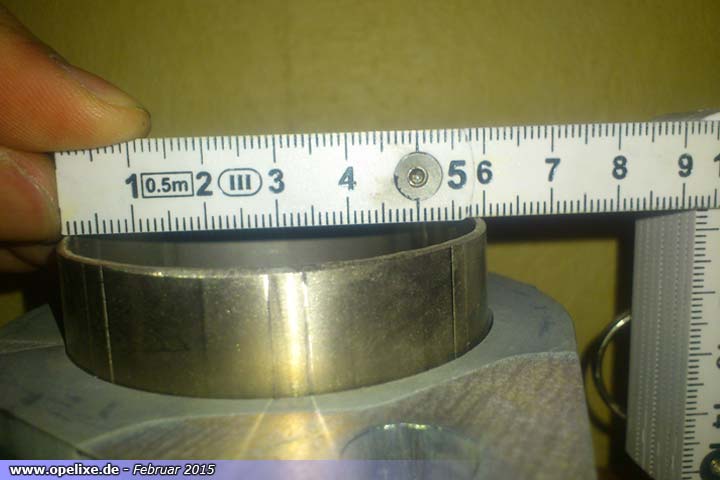

Supersprint Kompensator - angeblicher Außendurchmesser 63,5mm

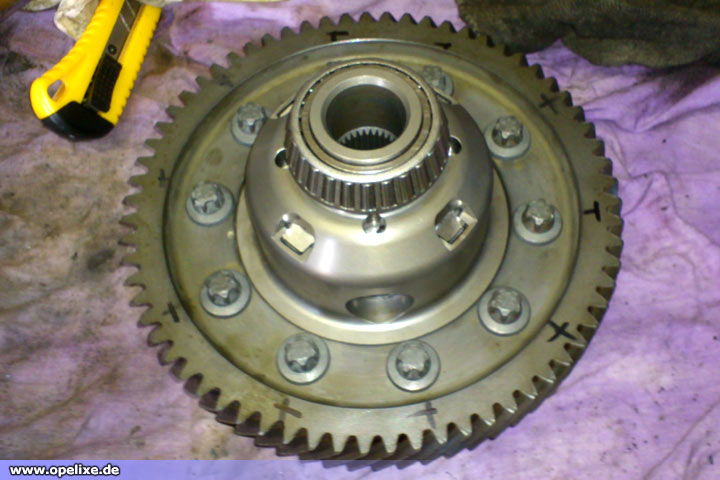

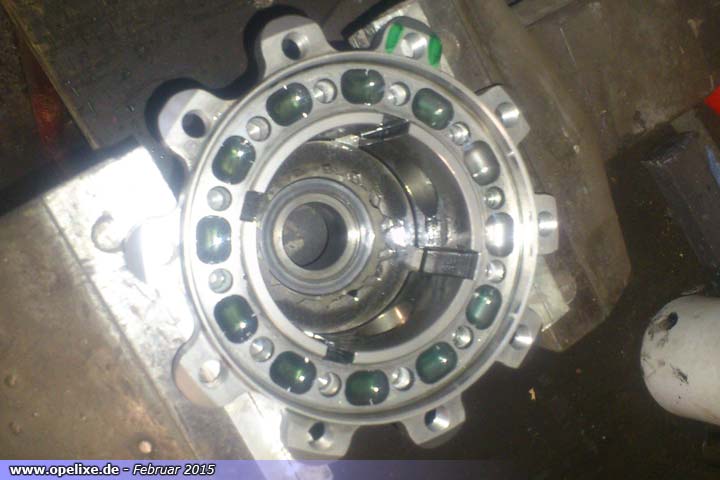

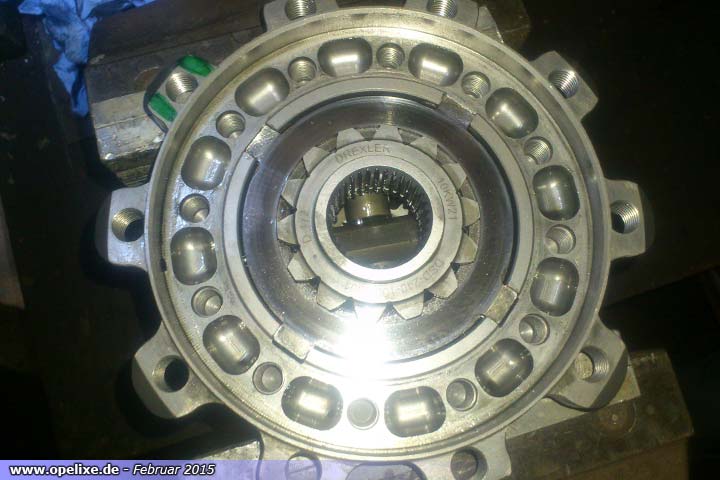

Differential zum Überprüfen zerlegt

2 Radlamellen pro Seite

fehlt nur noch der Deckel

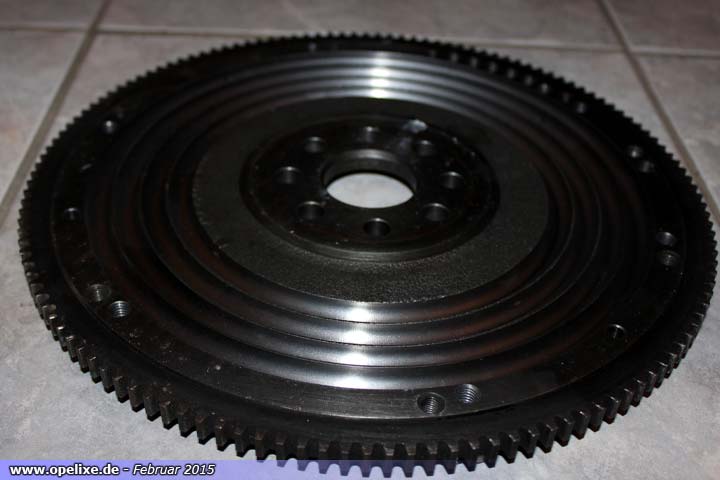

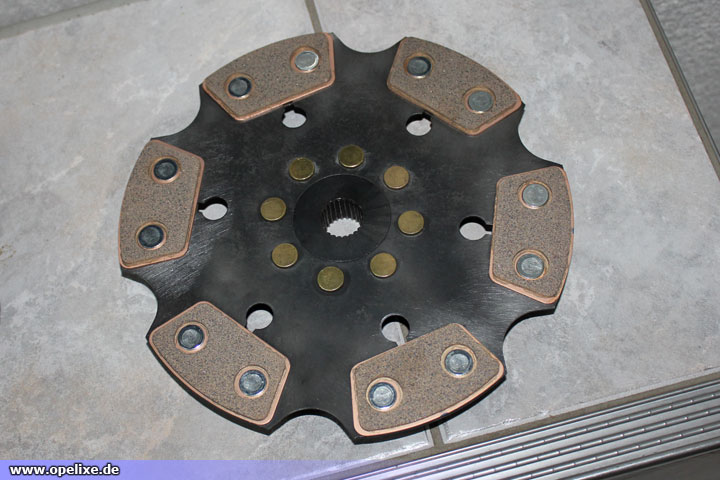

Neuer Schwung mit Mitnehmerscheibe (DSOP)

Rückseite des Schwungs (DSOP)

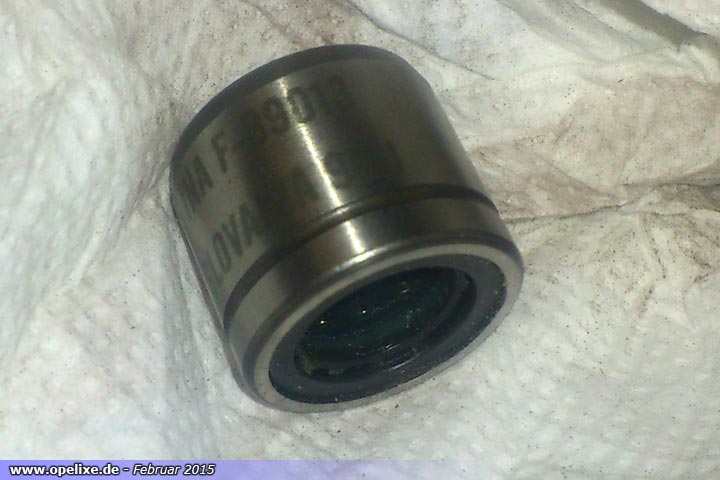

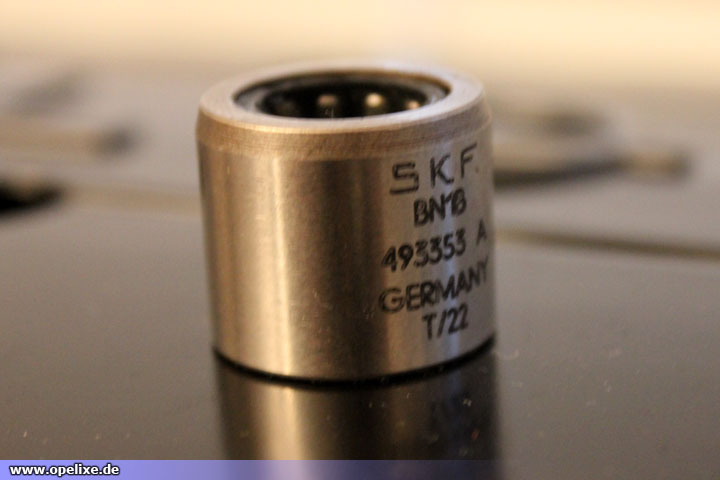

Pilotlager für die Führung der Getriebeingangswelle in der Kurbelwelle

passendes Zahnrad für den Gangradsatz


[+] März 2015
     Endspurt: Schwung, Kupplung und Getriebeeinbau

[-] März 2015
     Endspurt: Schwung, Kupplung und Getriebeeinbau

Am 28.2. war ich als Besucher bei der Welfen Winter Rallye in der Motorsportarena. Und somit konnte ich mich erst Sonntag um den Einbau des Getriebes kümmern. Leider musste ich beim genauen betrachten 2 defekte Gewinde feststellen. In der Hoffnung das der Reparatursatz bei Stahlgruber vorrätig ist, habe ich die Arbeiten auf Montag verschoben. Am Montag rief ich bei Stahlgruber an und erfuhr, dass ich den M7-Repsatz erst am Dienstag abholen kann. Aber bis zum Slalomtraining am 21.3. wird das Auto noch fertig :)


Passstifte zum Zentrieren des Druckkorbes

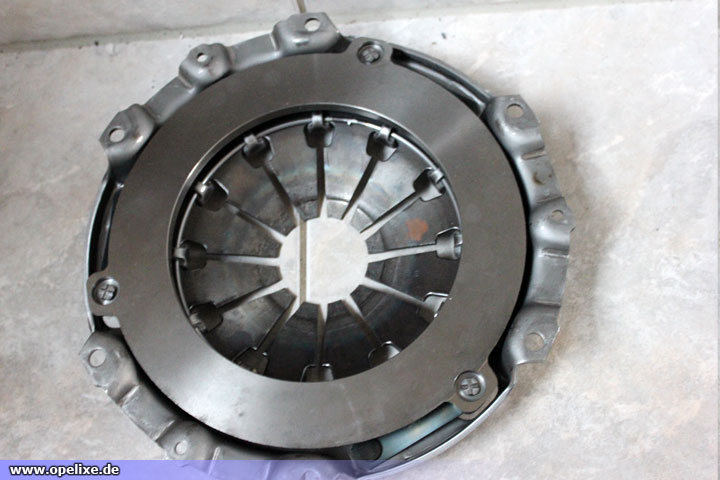

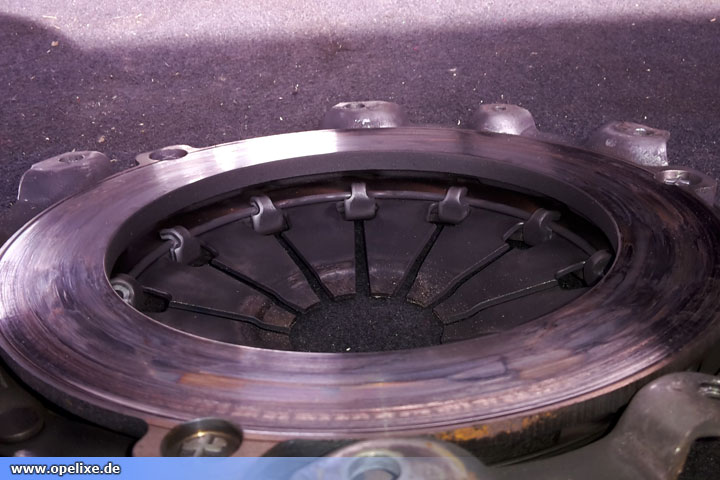

Druckkorb passend zur Schwungscheibe

Druckkorb (Reibseite)

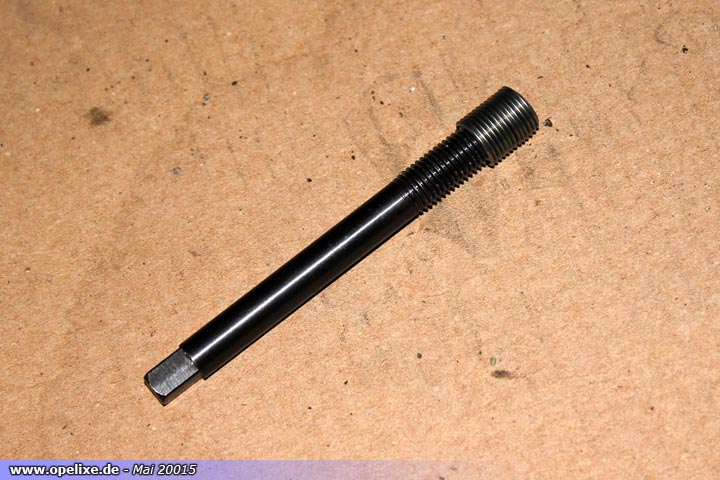

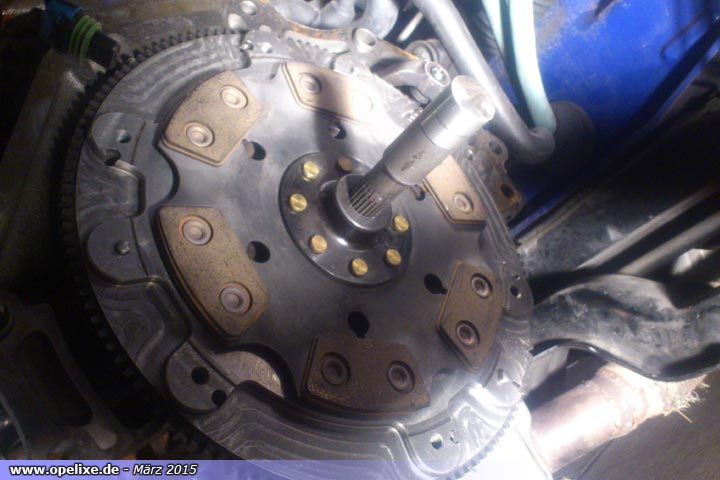

Zentrierdorn ehemals Getriebeeingangswelle

fertig montiert

fertig montiert

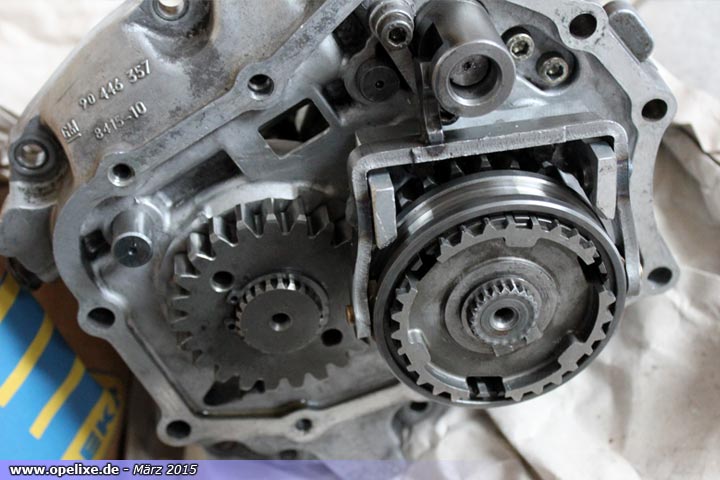

Gangradsatz

5.Gang

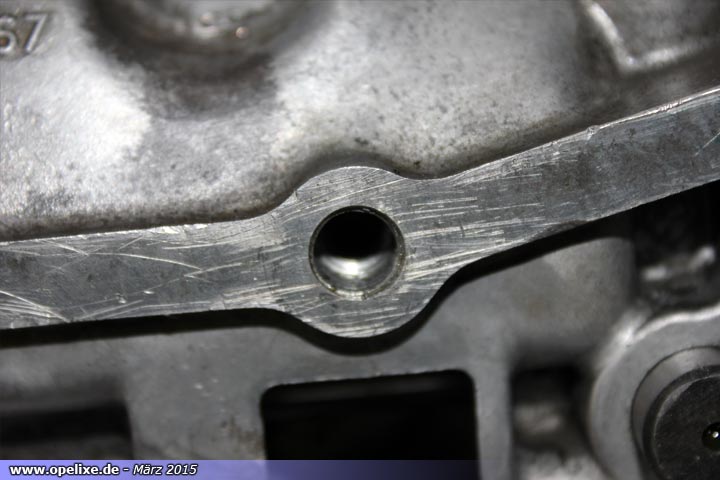

fehlendes Gewinde

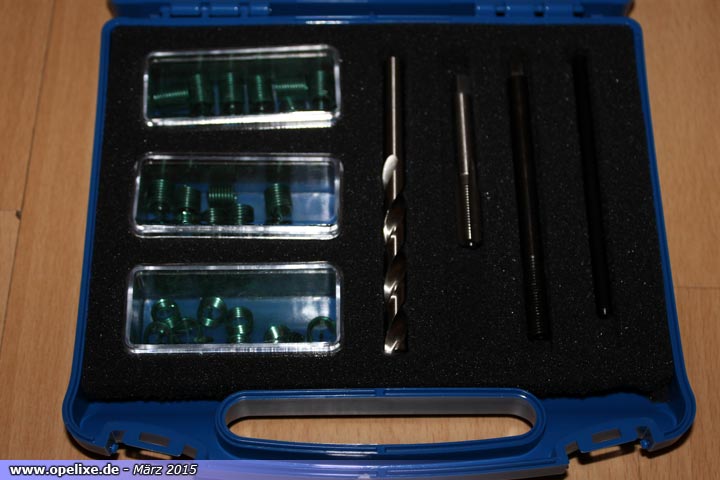

Montag bestellt, Dienstag bei Stahlgruber abgeholt - Helicoil M7

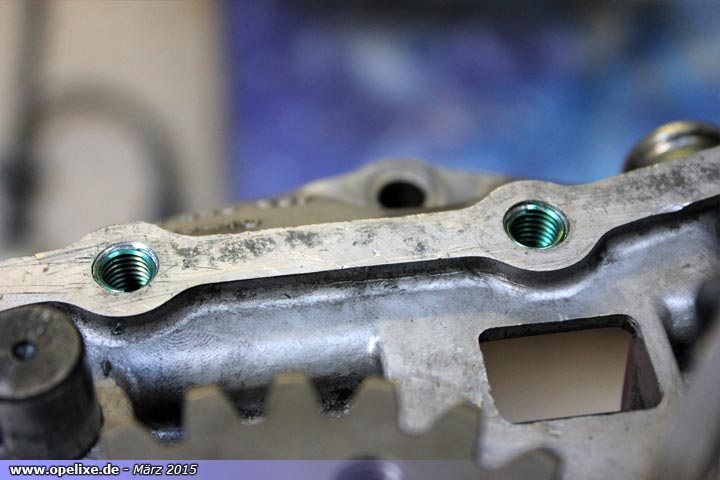

Helicoil montiert

Getriebe wieder eingebaut

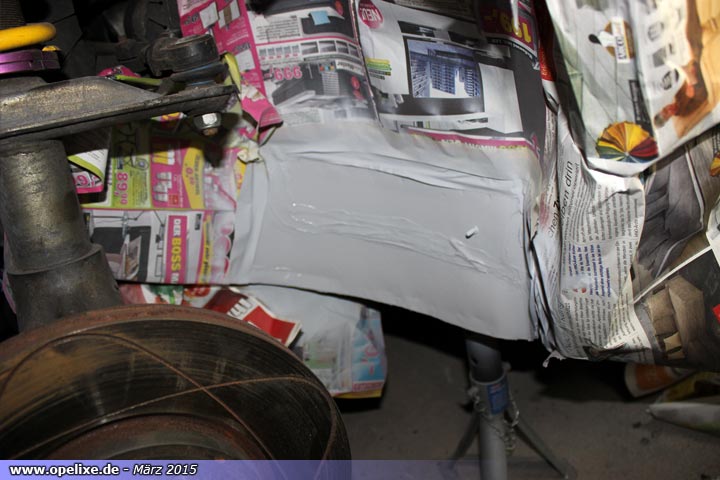

Steinschläge im Radlauf rechts entfernt

Steinschläge im Radlauf links entfernt


[+] April 2015
     Tropfenspiegel

[-] April 2015

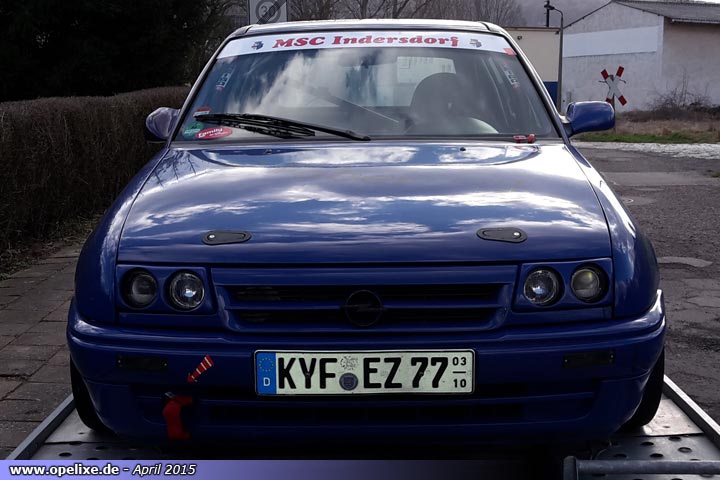

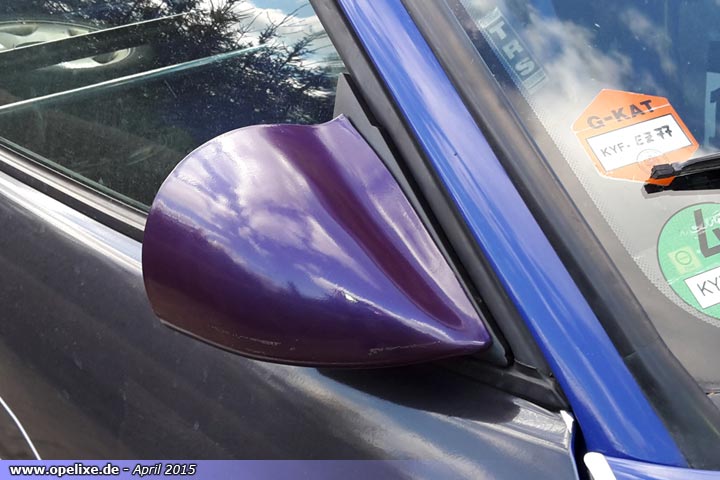

     Tropfenspiegel

Über Tropfenspiegel habe ich schon ein paar mal nachgedacht. Als ich diese dann zufällig bei Ebay-Kleinanzeigen entdeckte - wollte ich sie haben :) Auch das Auto an dem sie montiert waren kam mir bekannt vor - das war Falk sein ehemaliger GSI. Leider war mehr als eine Lackschicht auf dem Spiegel, so dass ich doch sehr viel Zeit damit verbrachte die Spiegel lackierfertig zu bekommen. Aber ich denke sie passen sehr gut zu meinen Auto. Dank des E-Prüfzeichen sind sie auch eintragungsfrei.


Spiegel mit Adapterplatten

zur Probe montiert

Vergleich zu Original

Vergleich zu Original

Die vielen Lackschichten

blau lackiert, und montiert

blau lackiert, und montiert


[+] Mai 2015
     Datalogger PZ Racing Video Renderer
     Gewindereparatur Motorlager, abgerissene Antriebswelle

[-] Mai 2015
     Datalogger PZ Racing Video Renderer
     Gewindereparatur Motorlager, abgerissene Antriebswelle

Die Auswahl an GPS-Datenlogger ist groß. Die Auswahl wird aber sehr schnell kleiner, wenn man Fahrzeugdaten mitspeichern möchte. Eine relativ günstige Version ist der PZRacing VideoRender. Diesen Datenlogger gibt es in verschiedenen Ausführungen, die zum größten Teil einen Plug 'n' Play Stecker für Motorradmodelle haben. Ich habe mir gedacht, ich versuche es auch mal mit den 'universellen' VideoRender.

Am 8. März hatte ich mich entschieden, diesen Datenlogger zu kaufen. Also online bei SATCHEF bestellt, am 9. März kam die Versandbestätigung, am 11. März die Mail, das es doch nicht auf Lager ist. Am 22.April kam dann die Mail, das es wieder lieferbar ist. Ich dachte es wird gleich geliefert, wenn es dann lagernd ist, zudem hatte ich zuvor immer wieder Interesse an dem Produkt gezeigt, aber nein - meine 'Langzeit'-Bestellung wurde vom Versender storniert, dies erfuhr ich am 28. April. Da ich mittlerweile erfahren hatte, das SATCHEF die Firma MICRON Systems mit dem Versand beauftragte, habe ich mal eine technische Frage an den offiziellen Partner von PZRacing gestellt. Leider hat MICRON Systems bis heute (14.5.) meine Frage nicht beantwortet. Also habe ich dann kurze Zeit später wieder bei SATCHEF bestellt und jetzt erfolgte die Lieferung :)

Gewicht: 122g, Anschlusskabellänge: ca. 55cm, USB-Kabellänge: ca. 95cm.

Erster Test erfolgreich abgeschlossen, die Kodierung der .prr ist ein bissl komisch aufgebaut. Aber als Informatiker erkennt man schnell das Prinzip. In der nachfolgenden Tabelle zeige ich die gespeicherten Werte und auch meine gefundene Umrechnung auf die tatsächlichen Fahrzeugdaten. Ein kleiner Hinweis, ich habe das den Drosselklappenpoti nicht angeschlossen, deswegen weiß ich aktuell nicht, was da für Werte rauskommen sollten also einfach ignorieren ;)

# PZRacing

"Time"

"GPS_Update"

"Laditude"

"Longitude"

"SPEED GPS"

"OBD_Update"

"RPM"

"Throttle"

"Voltage"

99999.8

8

+51.73703

+988.52602

999

8

97399

999

86.4

Damit man das in anderen Tools, wie z. B. Dashware, verarbeiten kann, ist ein wenig Mathematik notwendig.

*(-1)

*(-1)

*(-1)

*(-1)

*(-1)

*(-1)

+100000

+100

+1000

+999

+99999

+100

/2 Fahrzeug- spezifisch

0.2

8

+48.26297

+11.47398

0

8

1300

999

13.6

Bedienung ist etwas gewöhnungsbedürftig - durch meine gewählte Einbauposition auf dem Amaturenbrett kann man leider die LEDs nicht richtig einsehen. Premiere für den Datenlogger im Renneinsatz sollte eigentlich in Burgau sein, aber leider hatte ich mich nicht richtig mit der Bedienung vertraut gemacht.

Somit ist die Premiere auf die Kartbahn in Liedolsheim verschoben :)


Auszug aus der Beschreibung (frei übersetzt)

Der erste und einzige Datenlogger, der es dir erlaubt alle Fahrzeugparameter von deinen Motorrad zu speichern, um sie dann in ein Video einzuarbeiten. Dank der GPS-Technologie ist es auch möglich, die Position des Motorrads auf der Rennstrecke zu speichern. Aus diesen Daten kann man dann auch die Rundenzeiten berechnen. Alle Daten werden in einem USB-Stick gespeichert.

Hinweis: Alle PZRacing Produkte sind vor Wasser geschützt, aber nicht wasserdicht. PZRacing Produkte nicht mit Hochdruckwasser reinigen, dies kann zu nicht reparierbaren Beschädigungen führen.


Inbetriebnahme:

Der Datenlogger beinhaltet den GPS-Sensor. Der Datenlogger muss so platziert werden, das die Bedienseite perfekt nach oben gerichtet ist und durch keine Objekte versperrt wird, die die GPS-Kommunikation einschränken.

Stromanschluss:

Das rote Kabel mit Klemme 15 (Zündungsplus, 12V+) verbinden. Das braune Kabel mit Klemme 31 (Masse/-) verbinden.

Motordrehzahl:

Das blaue Kabel mit Klemme 1 (Drehzahlsignal) für Kombiinstrument verbinden, Wenn das Kabel nicht verbunden ist, kann es auch mit einem Einspritzventilsignal verbunden werden.

Drosselklappenstellung:

Das weiße Kabel an die Drosselklappe anschließen.


Bedienung kommt später...


PZ Racing Videorenderer

der Inhalt

im Detail

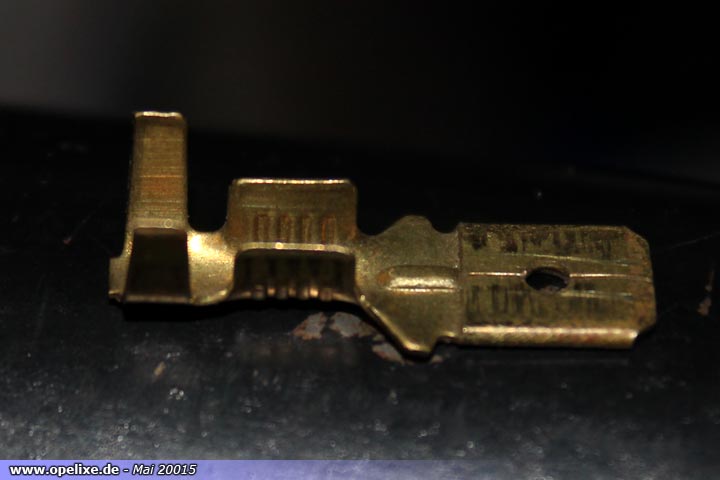

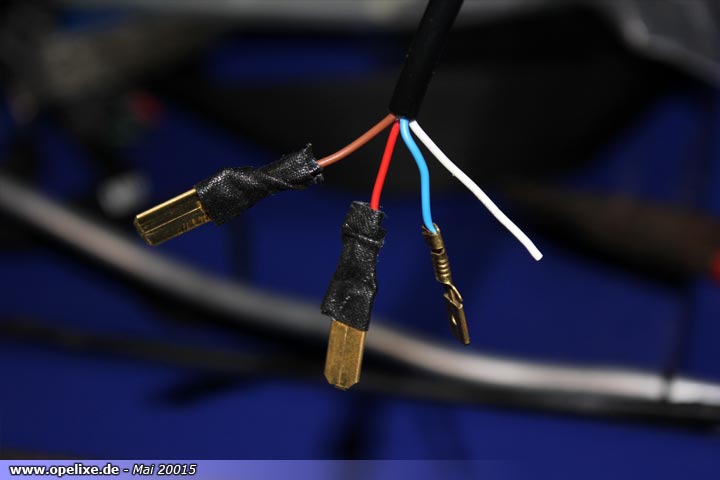

eine verwendete Verbindungskontakt

verkabelt mit dem Videorenderer

Strom über den Zigarettenanzünder- kontakt

provisorisch mit Gaffa-Tape befestigt

Gewindereparatur vom hinteren Befestigung des vorderen Getriebehalters

der Helicoil M10x1,25

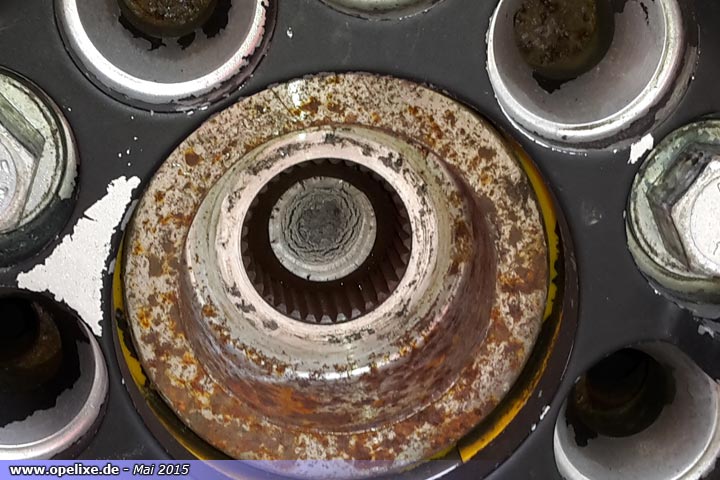

Beim letzten Stint in Burgau abgerissen


[+] Juli 2015
     Zusatzgewicht

[-] Juli 2015
     Zusatzgewicht

Damit ich wieder die leichteren Felgen fahren kann, muss etwas Zusatzgewicht ins Auto. Kurz überlegt, wie man am einfachsten etwas im Auto befestigen kann, und ein kleines Gestell für die Sitzkonsole gebaut. An dem Gestell sit eine unbearbeitet Schwungscheibe vom c20xe. Quasi als Ersatzteil immer on board ;)

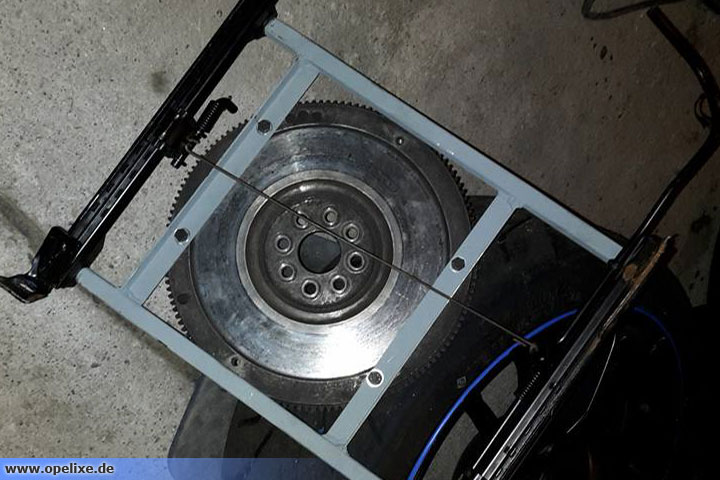

Das Gestell ;-)

und die Schwungscheibe montiert

zur Anprobe in die Ersatzkarosse gestellt ;-)

überarbeitete Getriebe-Gehäuseentlüftung


[+] August 2015 - Rennbericht DM-Slalom Pferdsfeld

[-] August 2015 - Rennbericht DM-Slalom Pferdsfeld

Der MSC Mühlheim durfte für seine Veranstaltung am 1. August das GM Test Center Pferdsfeld verwenden. Dafür mussten wir die Bestimmungen von Opel akzeptieren:

   - keine Fotos / keine Videos
   - maximal 2 Helfer pro Fahrzeug die mit auf das Gelände durften

Das Fahrerlager war ausserhalb, direkt vor'm Tor und war quasi öffentliche Strasse.

Zum Slalom kann ich nur sagen, so etwas bin ich noch nie gefahren! Das war absolut am Limit bei Highspeed-Geschwindigkeiten. Nach der Auswertung meiner GPS Daten konnte ich einen Topspeed von 166 km/h in meinen 2. Wertungslauf wahrnehmen. Rein vom Gehör wusste ich während des Laufes nur, das ich im 5. Gang mit über 6000 U/min unterwegs war. Hier hätte der längere 5. Gang mir eventuell geholfen und noch 2 bis 3 km/h mehr Topspeed gebracht. Zum Schluss reihte ich mich auf Platz 4 ein, wobei die Plätze 3, 4 und 5 innerhalb einer halben Sekunde nach 2 Wertungsläufen lagen. Einfach Wahnsinn!!!

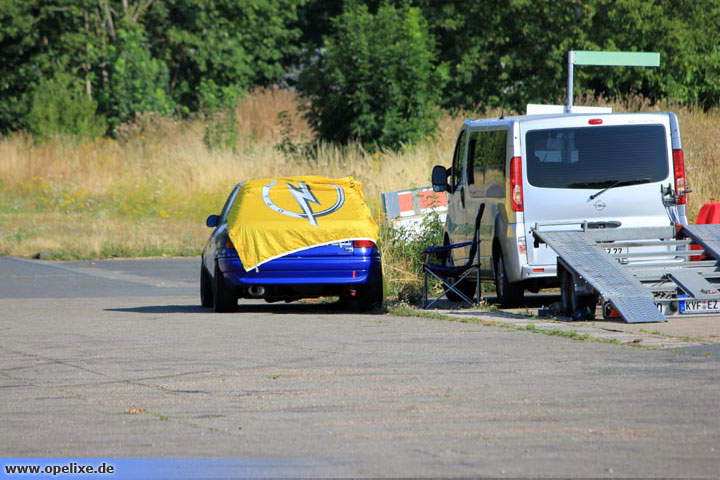

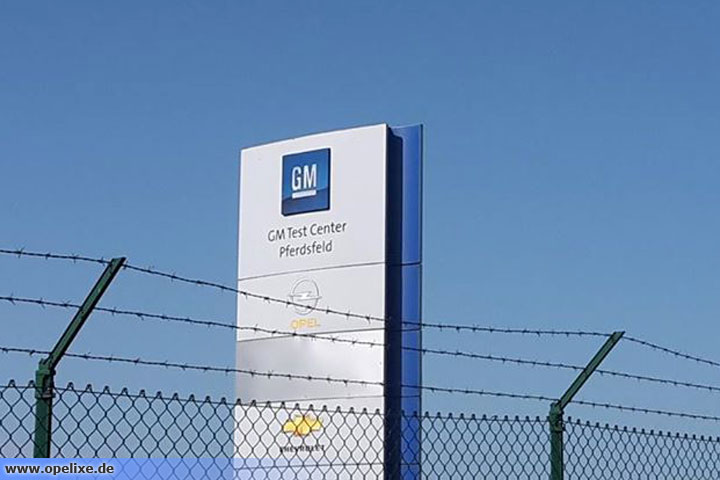

Fahrerlager Pferdsfeld

Pferdsfeld

Bürgerfest in Markt Indersdorf (02.08.)


[+] August 2015 - Rennbericht DM-Slalom Mainz-Finthen

[-] August 2015 - Rennbericht DM-Slalom Mainz-Finthen

Am Wochenende des 8. und 9. August waren zwei Veranstaltungen auf dem Flugplatz Mainz-Finthen angesagt.

Am Samstag war ein DMSB-Slalom aufgebaut, der bei tropischen Temperaturen stattfand. Bei Lufttemperaturen um die 38 °C und Aspahlttemperaturen über 40 °C war es für Fahrer und Fahrzeug besonders schwierig. Schon im Training tat ich mich an einer schnellen links rechts Passage schwer und warf eine Pylone die meinen Weg kreuzte. Auch im ersten Wertungslauf war ich in der links rechts Passage zu schnell dran, so dass mein Auto untersteuerte und ich bis auf's grün hinausrutschte und damit leider an dem Tor vorbei, wo ich im Training eine Pylone erwischte. Der zweite Wertungslauf lief besser und war fehlerfrei. Aber durch das verpasste Tor im ersten Wertungslauf war mit den 15 Strafsekunden nur der letzte Platz drin - somit war ich 18. von 18 :)

Sonntags lief es für mich etwas besser. Die Temperaturen waren etwas angenehmer und lagen um die 28 bis 30 °C. Somit schmierten die Reifen nicht so stark wie am Samstag, aber dennoch verschätzte ich mich an einer Stelle und war etwas zu schnell dran bevor ich auf die "Betonplatte" fuhr. Eingangs der Betonplatte schob mein Auto über die Vorderachse und ich traff den linken Hut des Tors. Auch ohne diesen Fehler wäre ich mit meinen Fahrzeuten nicht an den Spitzenfahrer herangekommen. Noch ein bissl Übung, vielleicht klappt's dann beim nächsten Mal :)


Schatten unter der Opelfahne ;)



[+] August 2015 - Rennbericht Hauenstein Bergrennen

[-] August 2015 - Rennbericht Hauenstein Bergrennen

Das 46. Hauenstein Bergrennen ist vorbei. Es hat wieder richtig Spass gemacht. In meinen ersten Trainingslauf konnte ich meine beste Vorjahreszeit bestätigen. Im zweiten Trainingslauf wurde ich um 1,5 s schneller, und auch im 3 Training gab es noch mal eine Verbesserung um weitere 2,5 s so dass beim Trainingsende meine beste Fahrzeit eine 2:19.520 min geworden ist.


http://youtu.be/3yiaNW0drW8

Der Rennsonntag begann mit ergiebigen Regen in der Nacht, der kurz vorm Start des ersten Wertungslaufes aufhörte - bis unsere Klasse dran war trocknete die Strecke in weiten Teilen ab, aber in den Waldpassagen stand noch das Wasser. Somit war die Entscheidung mit Regenreifen zu fahren die richtige. Kurz nachdem alle Fahrer unserer Klasse die Ziellinie überfahren haben fing es wieder an zu regnen und der Nebel im Ziel löste sich auf. Der Start des zweiten Wertungslaufes verzögerte sich um ca. 2h - da es zu mehreren Unfällen kam. Anschließend ging es recht fix und wir konnten zum dritten Wertungslauf auch antreten, bei dem es immer noch regnete.

Von der Platzierung her konnte ich nicht so gut Punkten, ich nehme an, das meine Konkurrenten mit ca. 40 bis 50 PS mehr Leistung unterwegs sind. Am Ende war der 8. Platz von 8 gewerteten meiner. Der Fahrer eines BMW E36 318ti war zum 3. Wertungslauf nicht angetreten. Und ein Astra F Fahrer fiel schon nach dem 1. Training mit Motorschaden aus.


Hauenstein Bergrennen
1. Trainingslauf
Axel Weichert - www.100octane.de

Hauenstein Bergrennen
2. Trainingslauf
Axel Weichert - www.100octane.de

Hauenstein Bergrennen
1. Rennlauf
Axel Weichert - www.100octane.de

Hauenstein Bergrennen
2. Rennlauf
Axel Weichert - www.100octane.de

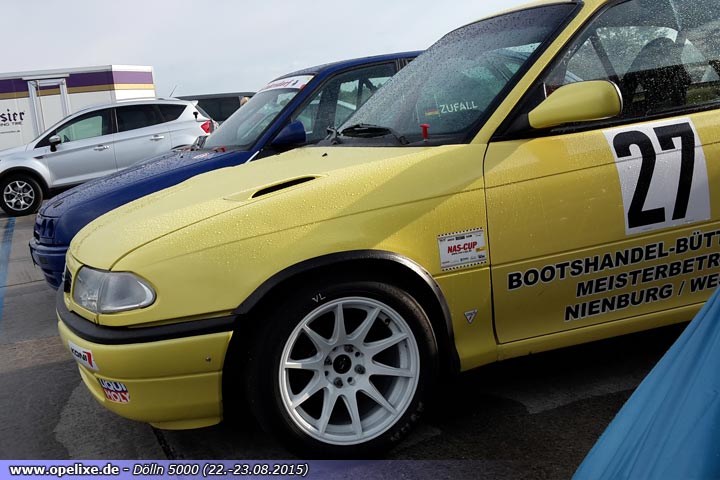

[+] August 2015 - Rennbericht DRSM-Slalom Dölln 5000

[-] August 2015 - Rennbericht DRSM-Slalom Dölln 5000

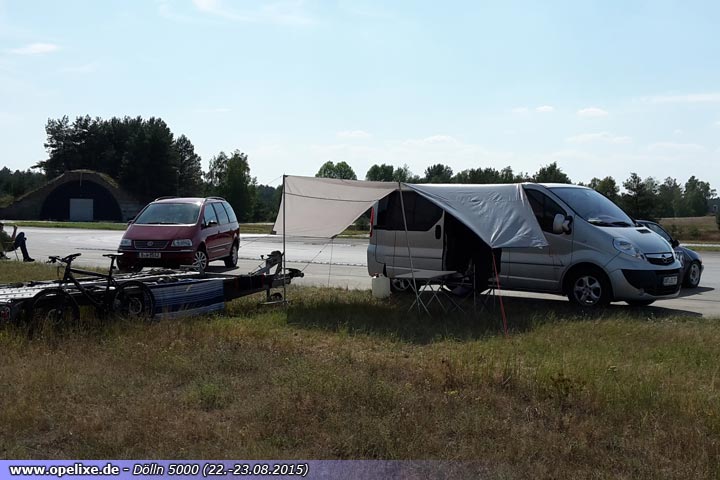

Die Dölln 5000 sind jetzt auch vorbei. Ich reiste schon Freitag an und war einer der ersten auf dem Platz. Gegen Abend füllte sich der Platz zunehmend und bis zum Samstagmorgen war das Fahrerlager komplett gefüllt. Freitag angekommen, Auto abgeladen, und den Vivaro für die Übernachtung vorbereitet. Da die Sonne ohne Ende ballerte wurde auch mein neu erworbenes Sonnensegel aufgebaut. Mein Auto stand noch auf den Regenreifen von der letzten Veranstaltung, die Slicks wurden montiert, der Luftdruck erhöht und man konnte in den gemütlichen Teil des Freitagabends übergehen ;)

Samstag morgen ging es mit den Fahrrad auf die Strecke. Ein nettes Gimick vom Veranstalter fand ich die gelben Markierungen neben den Toren, die einen während der Fahrt signalisierten "hier nicht entlang". Mein Klasse war direkt nach der Mittagspause dran und mit 13 Startern auch gut gefüllt. Die hohen Geschwindigkeiten bin ich noch nicht gewöhnt, so dass ich mich langsam herantastete. Durch meine Fahrzeiten konnte man auf der ca. 5000m langen Strecke auch eine Verbesserung sehen:

  2:38.08 min (Training)
  2:35.82 min (1. Wertungslauf)
  2:33.83 min + 3.00s (2. Wertungslauf)

Mit der Gesamtzeit von 5:12.65 min reihte ich mich auf Platz 7 ein, was für den ersten Rennslalom schon eine gute Leistung war.

Am Sonntag morgen wurde ich durch Regentropfen geweckt, mein Sonnensegel ist auch Wasserdicht :) und meine Sitzmöbel wurden nicht nass. Dieses Mal war meine Klasse vor der Mittagspause dran und wir starteten bei Sonnenschein. Nachdem ich mein Auto im Parc Ferme abstellte, begann es zu regnen. Welches für einige Fahrer die nach mir starteten zum Nachteil wurde. Einige Fahrer der Klasse F11 fragten beim Rennleiter nach, ob sie auf andere weichgere Slicks wechselten durften, der Rennleiter stimmte zu und es gab eine kleine Pause. welche von den restlichen Fahrern der Division zum Rädertausch genutzt wurde.

Erich Budde aus der F10 verkalkulierte sich und montierte Regenreifen, die ihm eine ca. 6s längere Fahrzeit im 2 Wertungslauf im Vergleich zum ersten Wertungslauf einbrachte. Dies kostete ihn den Sieg.

Meine Fahrzeiten vom Sonntag:

  2:34.81 (Training)
  2:31.70 (1. Wertungslauf)
  2:32.80 (2. Wertungslauf)

Mit der Gesamtzeit von 5:04.50 min konnte ich mir einen Platz auf der Siegertreppchen reservieren. Platz 3 war für mich eine super Leistung und ich bin mit meiner Leistung zufrieden. Jetzt verbringe ich noch ein paar Tage an der Müritz und nächste Woche holt mich dann auch schon der Arbeitsalltag wieder ein.









Hier ein Video von meinen schnellsten Einzelfahrt:


http://youtu.be/4RoKNvJp4bo

[+] Dezember 2015 - Winterprojekt 2015/2016 - der Anfang

[-] Dezember 2015 - Winterprojekt 2015/2016 - der Anfang

Im November wurde erstmal der Motor ausgebaut. Schnell kam die Entscheidung das ein neuer Motor aufgebaut wird. Im Dezember wurde bei Ebay-Kleinanzeigen ein c20xe Komplettpaket in Leipzig zu einem guten Preis gefunden. Komplettpaket heißt mit F18CR-Getriebe, c20xe mit Motronik 2.8 inkl. aller Anbauteile, Kabelbaum und Steuergerät.

Beim Sasionfinale bemerkte Arthur, dass die Kupplung ab und an rutschte. Nachdem das Getriebe demontiert war, konnte man schon sehen, dass die Kupplung einseitig abgefahren war. Problem lag daran das die Mitnehmerscheibe auf der Getriebeeingangswelle hakte und somit nicht immer komplett an der Schwungscheibe anlag. Die Mitnehmerscheibe wird jetzt bei Stock Rennsporttechnik mit neuen Belägen bestückt, und eine neue Druckplatte organisiert.

Dann wurde sich auch die Lagerung der Querlenker angeschaut, die Uniballlager waren noch im Tolleranzbereich, hatten aber schon ein paar Abnutzungserscheinungen, so dass hier neue geordert wurden. Die Adapter wurden gesäubert und gegen Rost behandelt.

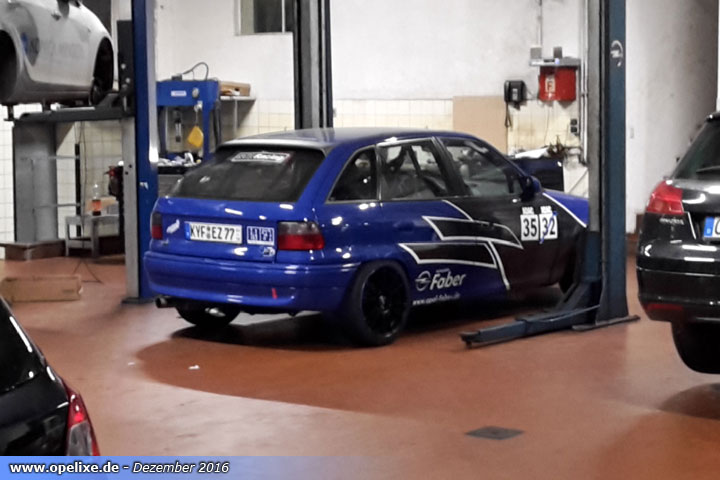

Platz geschafft für neues Projekt

abgenutzte Druckplatte

Einseitig abgefahren Sintermetallkupplung aufgrund Klemmen auf Getriebeeingangswelle

gebrauchter Motor gerade aus Leipzig geholt

c20xe mit Bosch Motronik 2.8

Adapter für Querlenkerlager ausgebaut

Adapter entrostet

Adapter für Querlenkerlager ausgebaut

Adapter entsrostet

mit Fertan gestrichen


[+] Januar 2016 - Winterprojekt 2015/2016 - mittendrin statt nur dabei

[-] Januar 2016 - Winterprojekt 2015/2016 - mittendrin statt nur dabei

Für den Winter war auch ein Umbau bezüglich Frischluft zum Luftfilterkasten geplant. Dafür sollte der bis dato verbaute breite Kühler, der in Kombination mit Klimaanlage verbaut wurde, durch den schmaleren Kühler getauscht werden. Der neue Hella-Kühler wurde bei kfzteile24 geordert, und war innerhalb von 2 Tagen da. Tobi hatte mir die oberen Befestigungsteile des Kühlers von einem Schlachtfahrzeug überlassen, somit konnte der Kühler auch gleich verbaut werden, der andere Kühler hatte andere Befestigungspunkte. Damit der Lüfter mit dem Gehäuse wieder verbaut werden kann, mussten die Befestigungspunkte angepasst werden.

Nachdem der Kühler zur Probe eingebaut war, konnte eine neue Luftzuführung gebastelt werden. Im Baumarkt hatte ich PVC-Platten entdeckt, die man mit Hitze verformen kann. So hatte ich zunächst versucht die Tafel tief zu ziehen. Allerdings bekam ich damit keine Aufweitung auf die 10cm Durchmesser hin, und so schnitt ich ein Loch in die PVC-Platte und formte aus einer zweite Platte ein Rohr, welches dann Richtung Luftfilterkasten ging.

Der in Leipzig erworbene Motor war zwischenzeitlich beim Motorenbauer angekommen und dort wurden mir neue Hausaufgaben gegeben. Somit organisierte ich noch Kurbelwelle und alle Teile die für den Zahnriementrieb von einem c20xe Motronik 2.5 nötig sind. Diese fand ich ebenfalls in Ebay-Kleinanzeigen, welche Bestandteile von einem teilzerlegten c20xe mit vielen Anbauteilen waren. Den zerlegten c20xe mit Kabelbaum, coscast-Kopf, Krümmer und F16WR 3,94 holte ich in Köthen ab. Die "Hausaufgaben"-Teile sind jetzt auch beim Motorenbauer. Dort lagen auch schon ein paar neue Teile bereit, die in meinen Motor kommen, wie H-Schaft-Pleuel und Schmiedekolben 12,5:1.

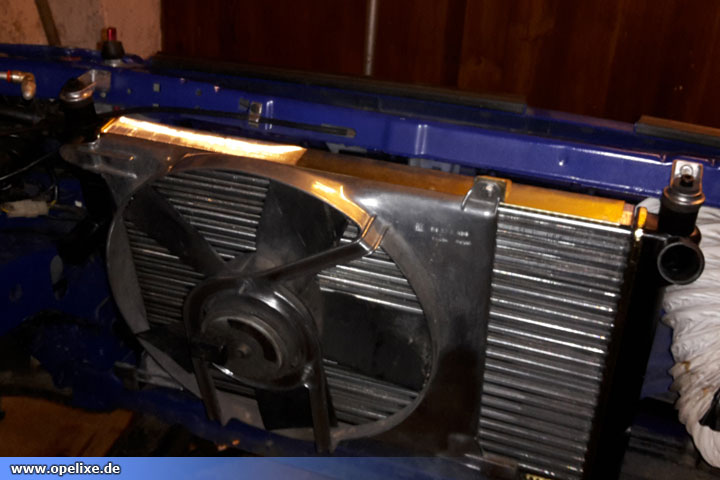

kleinerer Kühler zur Probe montiert (vorher mit Klima, neu ohne Klima)

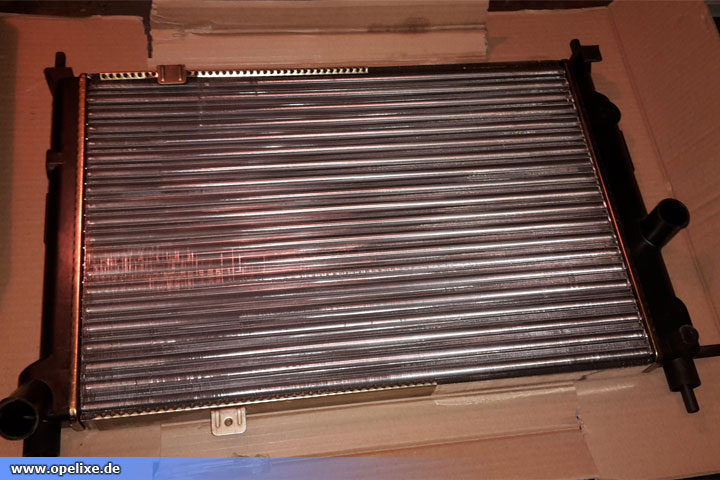

der Kühler

Befestigungspunkt des Lüters am Kühler messen

Befestigungspunkt des Lüters am Lüftergehäuse messen

unterer Befestigungsnase abgeschnitten

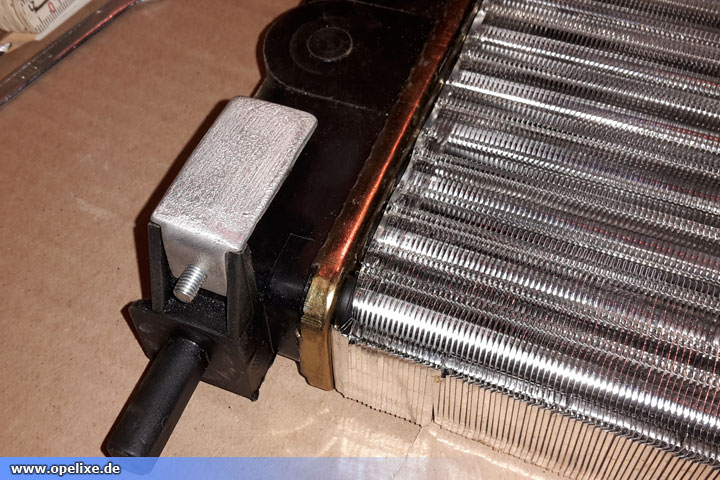

aus Alu eine neue "Nase" angefertigt

nochmal messen

fertig gebaut

und mit Lüftergehäuse (mit Klima) montiert

Ansaugrüssel aus PVC-Platte gebaut

neue Lager für den Querlenker

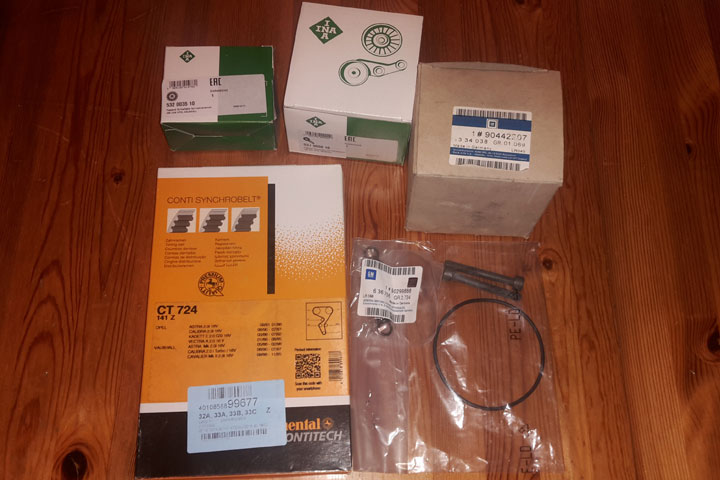

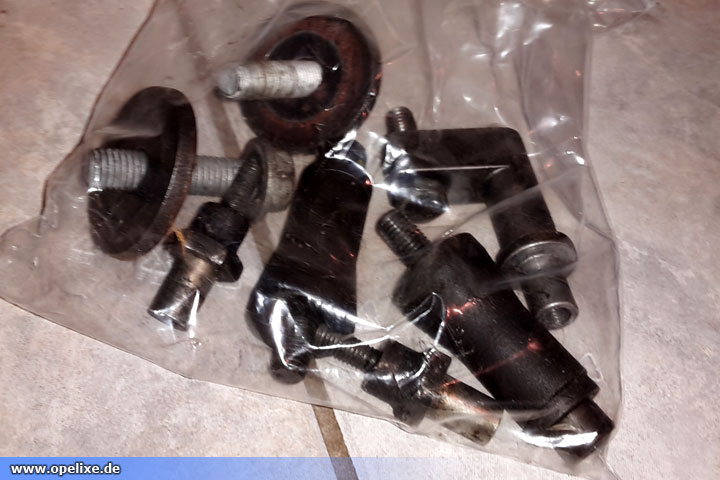

Kleinteile für den Umbau des Zahnriehmentriebs von Motronik 2.8 auf 2.5

Nockenwellenräder werden noch umgearbeitet auf einstellbar ;)

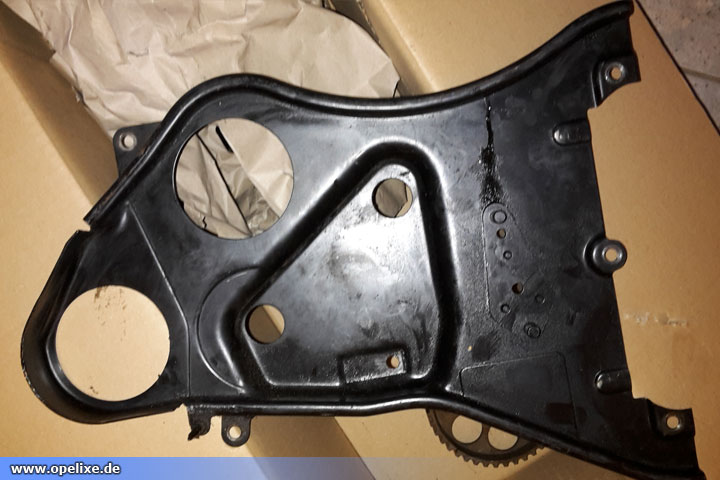

das hintere Halteblech

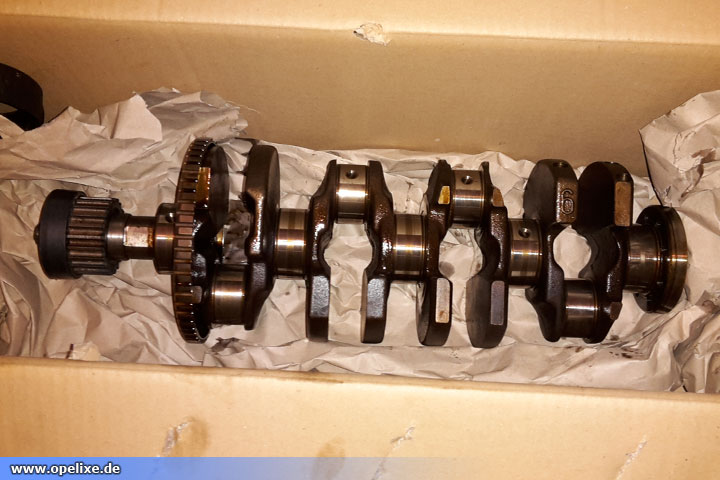

M2.5 Kurbelwelle inkl. Zahnrad

H-Schaft-Pleuel, 86mm-Schmiedekolben liegen auch schon bereit, hab bloss kein Bild gemacht...


[+] Februar 2016 - Winterprojekt 2015/2016 - noch kein Ende in Sicht

[-] Februar 2016 - Winterprojekt 2015/2016 - noch kein Ende in Sicht

Die Vorbereitungen für den neuen Motor laufen, allerdings ist noch nicht bekannt bis wann er fertig ist. Da Ende März schon das erste Rennen ansteht, wird gerade am Plan B gepfeilt.

In der Zwischenzeit wurden ein paar Anbauteile vom Motor lackiert und damit schick für den neuen Motor gemacht. Parallel dazu werden schon einige neue Teile für den Motor gekauft, wie z. B. Kurbelwellensensor, Dichtungen usw...


Gehäuseentlüftung gesäubert

Rostumwandlung mit Fertan

Querlenker neu lackiert

Ansaugschlauch für Motronic 2.8, bei Opel nicht mehr lieferbar

Ansaugschlauch für Motronic 2.8 (GM 90 469 332)

Kühlerschlauch für kleinen Kühler, bei Opel nicht mehr lieferbar

Kühlerschlauch für kleinen Kühler (GM 90 570 036)

Uniballlager für Querlenker

Ventildeckel mit Kontrastlackierung, zum Glatt schleifen

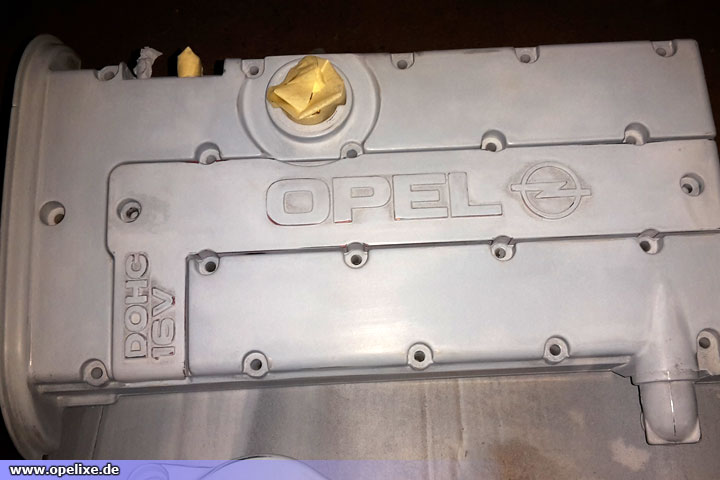

Ventildeckel gefüllert und geschliffen

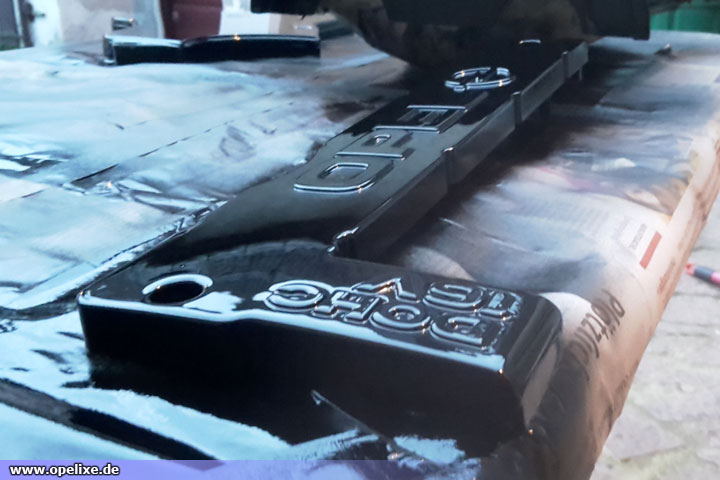

Schwarz lackiert, noch glänzt es

frisch lackiert

frisch lackiert

Seitenmatter Ventildeckel

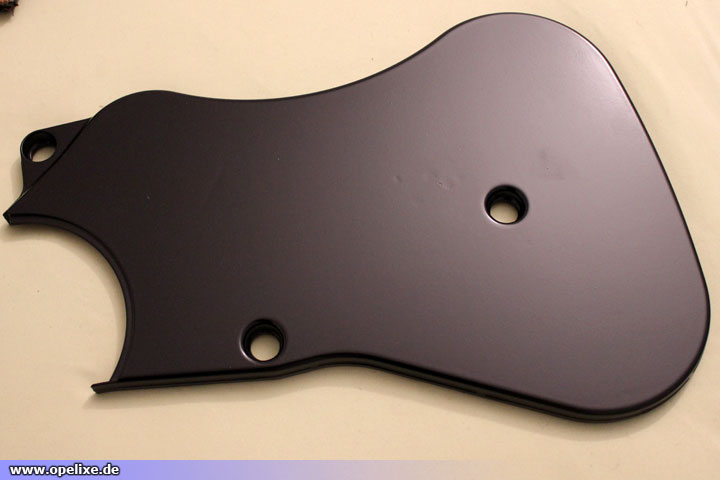

Seitenmatte Zahnriemenabdeckung

neue Dichtung für Zahnriemenabdeckung (90 280 291)

Gummiringe zur Befestigung der Zahnriemenabdeckung (90

Hülsen für Querlenker

Kurbelwellensensor Motronic 2.8 (90 451 441)

Pilotlager

Ventildeckel mit Gehäuseentlüftung und Universalsilikonschlauch 28mm

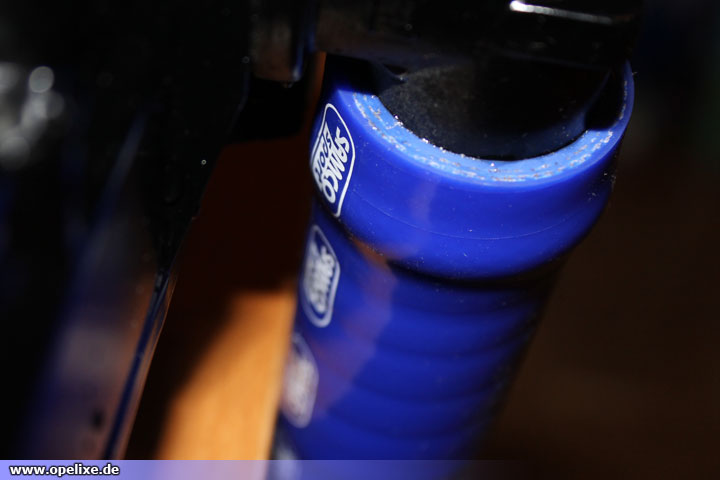

Samco Schlauch

Ventildeckel innen gereinigt

Blech gesäubert

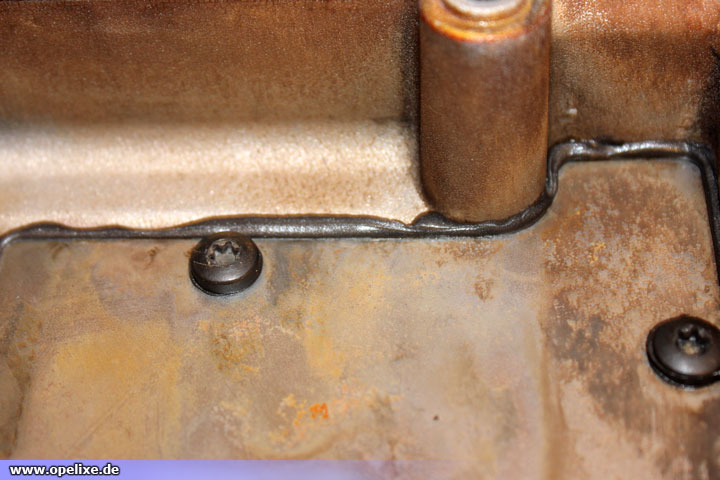

mit Victor Reinz REINZOSIL eingeklebt

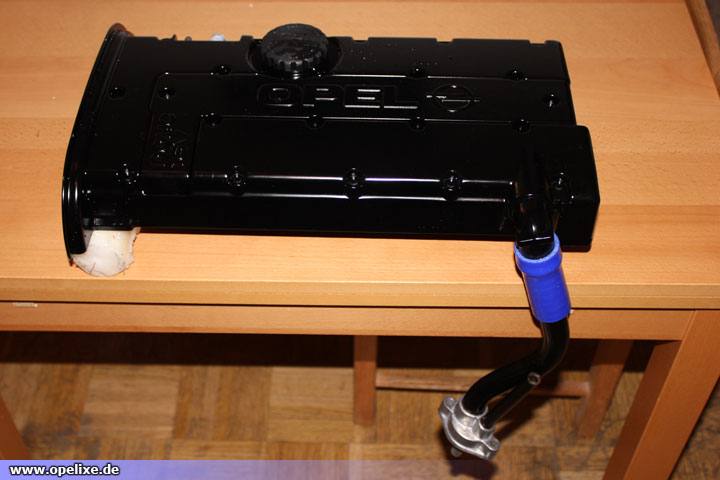

Ventildeckel fertig vormontiert.

neue Druckplatte

neue Druckplatte

die alten maßhaltigen Beläge auf der Getriebeseite

neue Beläge auf der Motorseite


[+] März 2016 - Winterprojekt 2015/2016 - es geht weiter

[-] März 2016 - Winterprojekt 2015/2016 - es geht weiter

Der neue Motor wird nicht mehr rechtzeitig fertig. Schade!

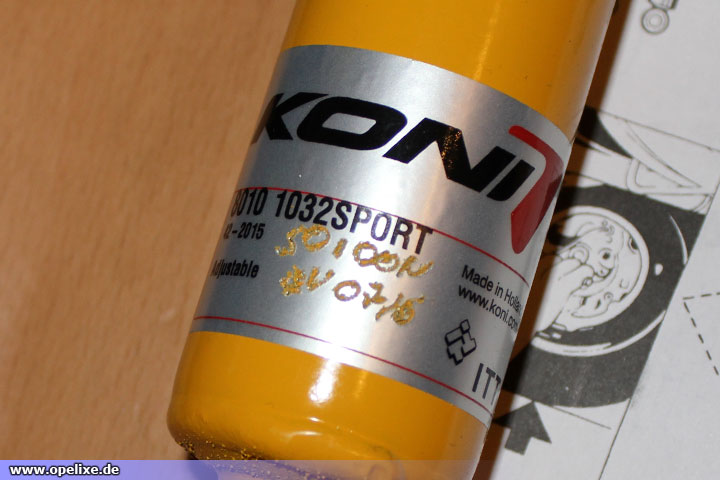

neue Stossdämpfer für die HA

Sonderanfertigung: 50mm Rebound, geändertes Bodenventil und anderes Dämpferöl

Motorblock gehohnt auf 86 mm

Auslass- und Einlass-Ventile unbearbeitet/bearbeitet

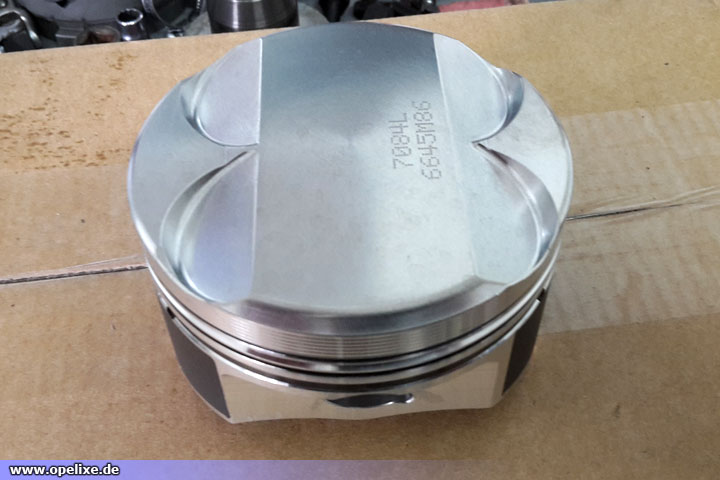

DOM-Kolben


Da der neue Motor noch beim Motorenbauer in Einzelteilen steht, kommt der alt bewährte Motor wieder in den Astra. Beim Einbau wurden 3 defekte Gewinde an den vorderen Motorlagern festgestellt, diese müssen noch vor dem ersten Einsatz repariert werden. Einmal vorn rechts, beide Gewinde am Längsträger, und einmal links, die vordere Verschraubung im Längsträger. Die hintere wurde bereits mit einem Helicoil versehen. Das linke vorder Lager ist aber auch kaputt. Da muss ich mal krammen, das zuvor verbaute in der Teile-Garage finde.

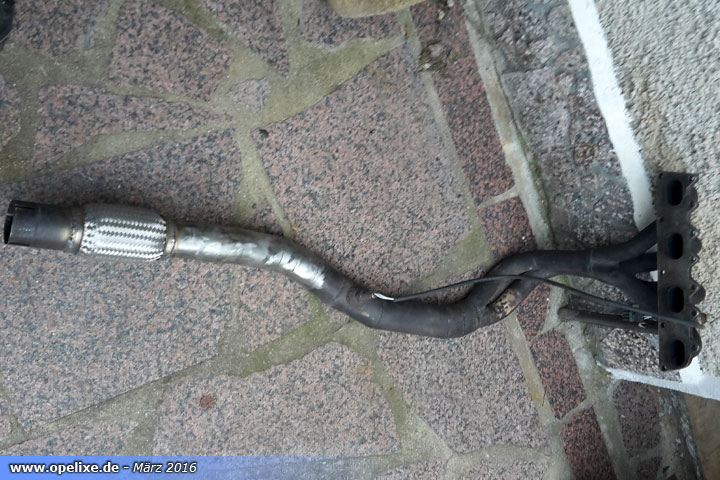

Ansonsten wurde jetzt auch der Krümmer repariert, das Flexrohr ist jetzt schon seit gut zwei Jahren durchgeschliffen. Das Flexrohr ist jetzt gut 10 Jahre Auto, quasi genauso lang, wie der Auspuff selber. Das neue Flexrohr wurde jetzt an eine andere Stelle gesetzt, damit es nicht mehr am tieftsen Punkt ist. Das Anpassen des Krümmers hat jetzt mehr Zeit in Anspruch genommen, als zuvor gedacht. Aber die Arbeit hat sich gelohnt :)

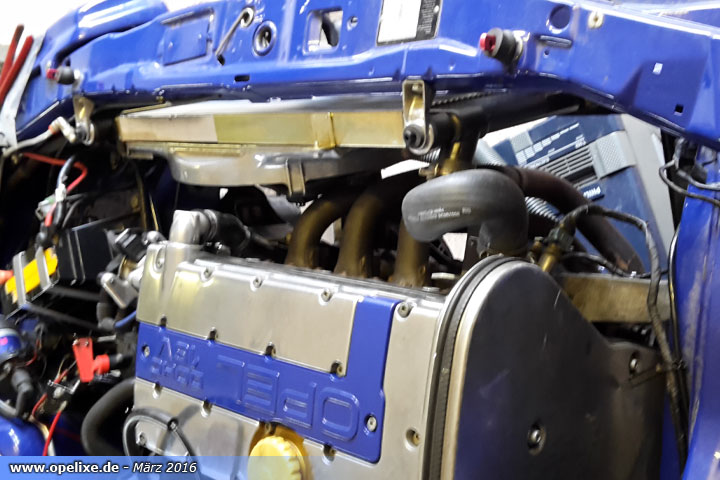

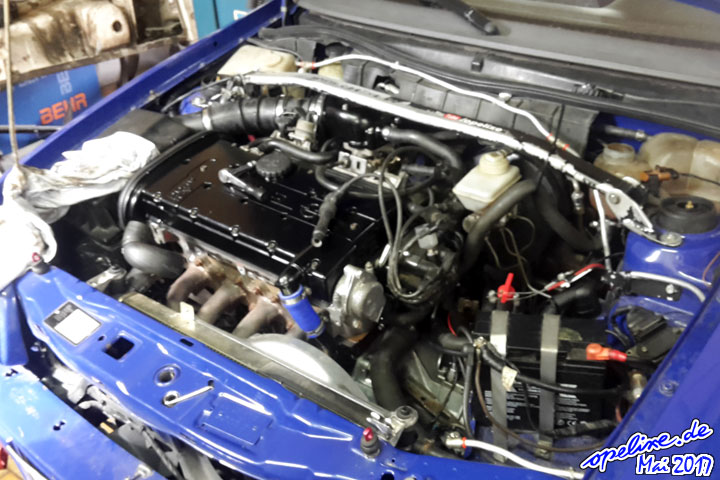

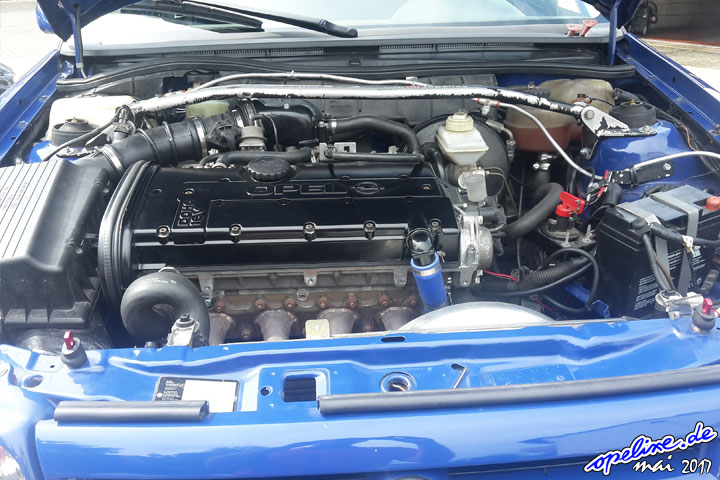

Motor hängt drin, aber noch nicht angeschlossen

Querlenker kurz bevor er verbaut wurde

Öl von Ravenol, Motoröl 10W60, und vollsynthetisches Getriebeöl 75W90

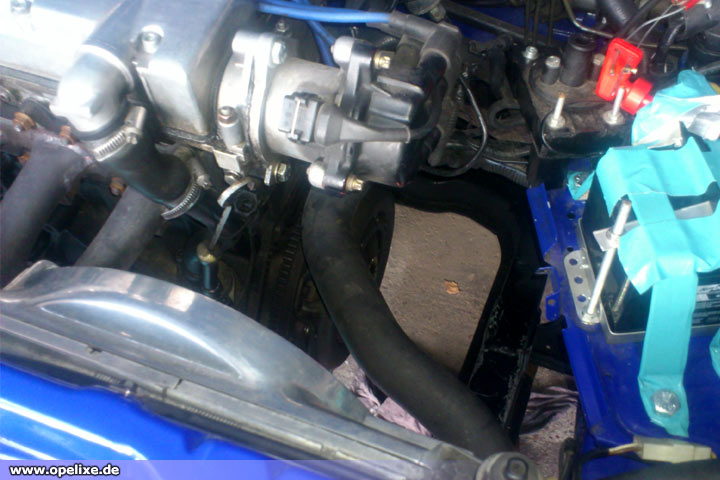

Kühler verbaut, irgendwie etwas enger als mit dem alten Kühler ...

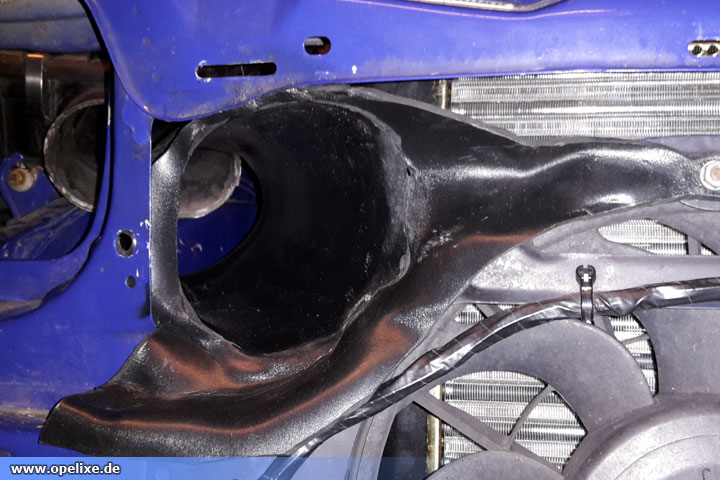

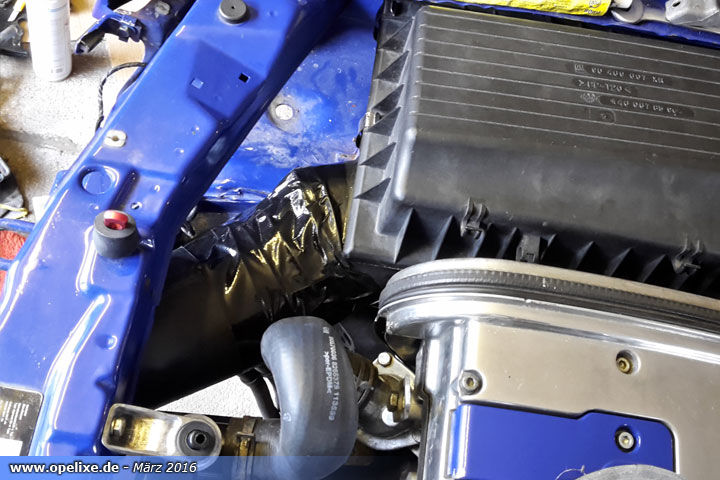

Neu gebaute Luftzufuhr für den Luftfilterkasten

Luftzufuhr zum Luftfilterkasten

Flexrohr versetzt

na passt ja schon halbwegs

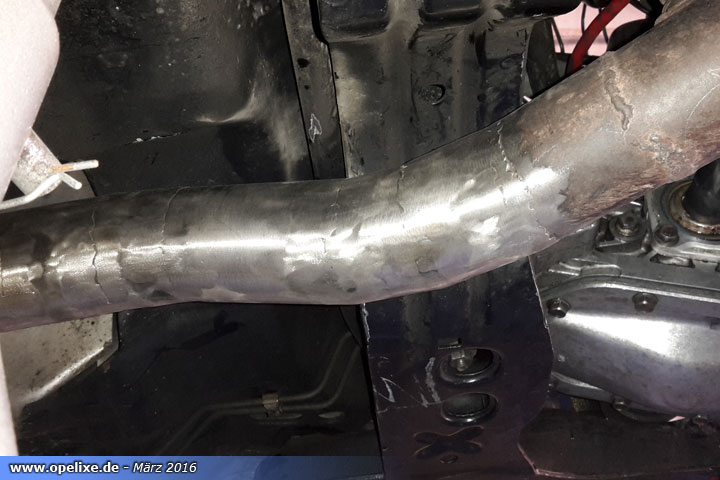

Schweißnähte verputzt

Der Krümmer komplett

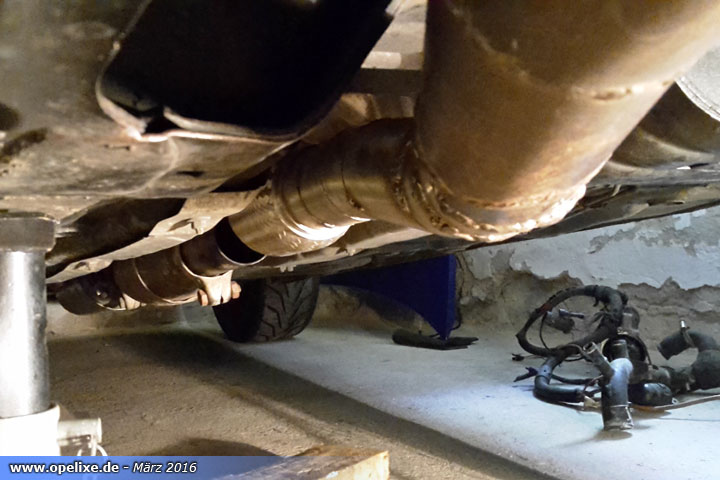

Und so siehts unterm auto aus...

... genau so ;-)


<< Fahrzeuge <<
<< Astra F CC - Erik's Astra F Schraubertagebuch (September 2003 bis 2009) <<
<< Astra F CC - Auf- und Umbau für Gruppe F (ab Oktober 2009) <<



[letzte Aktualisierung: 18.03.2016, 22:41:30]
